Salut tout le monde, j'ai ma led (du module d'affichage des presets) côté gauche (bank) qui ne s'allume plus, je peux switch entre les bank mais plus de numéro, c'est pénible, je commence par quoi ?

salut, je m'auto déterre. Tout était nickel à part ce probleme de banque 5. j'ai les TACT mais je ne les ai pas encore changer. le juno a peu tourné et là je m'y remet évidemment nouveaux soucis : 1 > après nettoyage des tact et clic à outrance sur les touche 5 et 6 des bank j'ai retrouvé mes numéro...

Ok, je vais intervertir des voix sur les tulipes pour voir (à froid)

hello, petite remise en route du Juno qui n'avait pas "tourné" depuis 6 mois et au début pas de son sur la voix 4, c'est revenu au bout de 15 minutes. J'hésite à acheter un clone de 80017A du coup ...

Hello, des nouvelles, avant de souder mes nouvelles broches, j'ai refais les soudures de la tulipe du module 6 et cela a suffit. Bref tout fonctionne de nouveau après l'acétone, le Juno attaque une nouvelle vie, il me reste à m'occuper du poussoir du patch numéro 5, quelqu'un connait la référence po...

Ce type de connecteur a une section carré ça rentre pas dans les tulipes Fais une recherche en tappant : support tulipes male/male halala, heureusement que tu as remarqué, j'avais pas vu, j'ai cru que c'était les broches qui correspondaient aux tulipes quand je les ai commandé, j'ai pas encore soud...

Push-Pull a écrit : ↑14 nov. 2021, 18:45 Pas du tout fan de ces supports

Oui, il faut y rajouter ça pour une bonne connexion avec ces tulipes :

Salut ! Revissage > testage > rebranchage > testage ... Ca fonctionne ! j'ai rebranché les nappes, les voix une par une et testé à chaque fois, pas de fusible qui lache, ensuite j'ai fait ce test : https://www.youtube.com/watch?v=bX3ZFuUV894 Juste un problème sur la 6, le volume est très faible, com...

oryjen a écrit : ↑11 nov. 2021, 13:59 Est-il possible que le fusible normal, d'une valeur plus "faible" que le boulon mis en remplacement, introduise dans le circuit une résistance nécessaire à son fonctionnement?

le 106 fonctionnait sans griller avec la vis en guise de fusible avant que je ne m'occupe des modules.

Nouvelles du jour : pas de continuité entre les soudures des tulipes sauf pour certaines connections communes normales (vérifié de visu et sur le schéma), donc de ce côté ça a l'air ok. J'attends mes fusibles ...

Suite aux explications de Patroche :bravo: , j'ai compris pour le test masse (28)/27 et masse/29 : https://i.postimg.cc/sXqp4nxt/Capture-d-e-cran-2021-11-10-a-14-09-58.png pas de continuité, par contre ça sonne entre 28/25 et 28/26 mais ça doit être normal : https://i.postimg.cc/4xyVjkcr/Capture-d-e...

Pfiou, j'ai testé toutes les soudures, recto-verso, dans tous les sens, j'ai de la continuité partout (pas entre les broches). J'ai un doute sur la voix 6, 6 ème trou en partant du haut, la pastille ne semble pas réagir au testeur mais il n'y a pas beaucoup d'espace et il n'y a pas d'autre connexion...

Et sinon, vous voyez des potentielles causes de courts circuits sur mon PCB ?

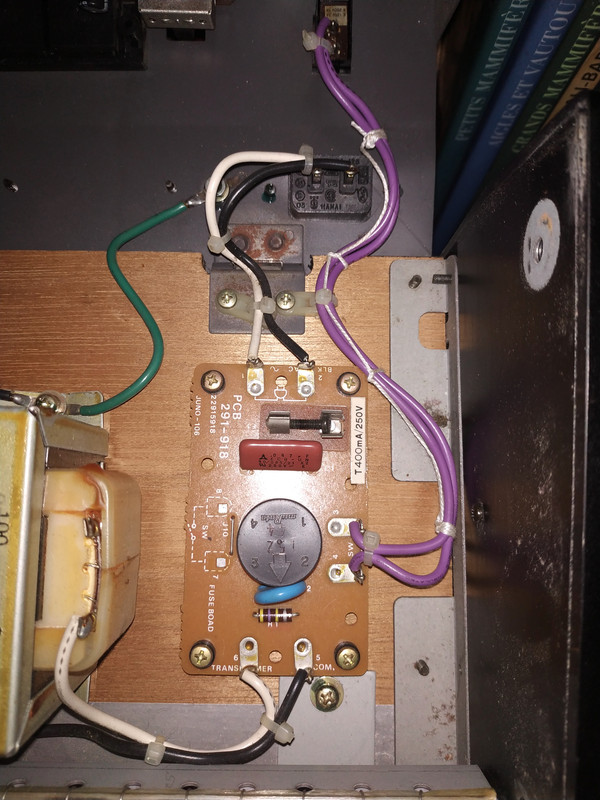

et regardez ce que je viens de trouver qui m'avait échappé jusqu'à présent, sympa le fusible (c'est la vis qui manquait sur le flanc du clavier lorsque je l'ai ouvert pour la 1 ère fois) :

j'ai testé les 3 fusibles : il n'y a que le 6A qui sonne les deux 1500 mA sont muets mais visuellement ils ont l'air OK. Le manuel de service annonce 1600mA pour le rail logic et 500mA pour les rail audio, tous temporisé, attention au valeurs lors du remplacement de ceux qui on grillés... surtout s...

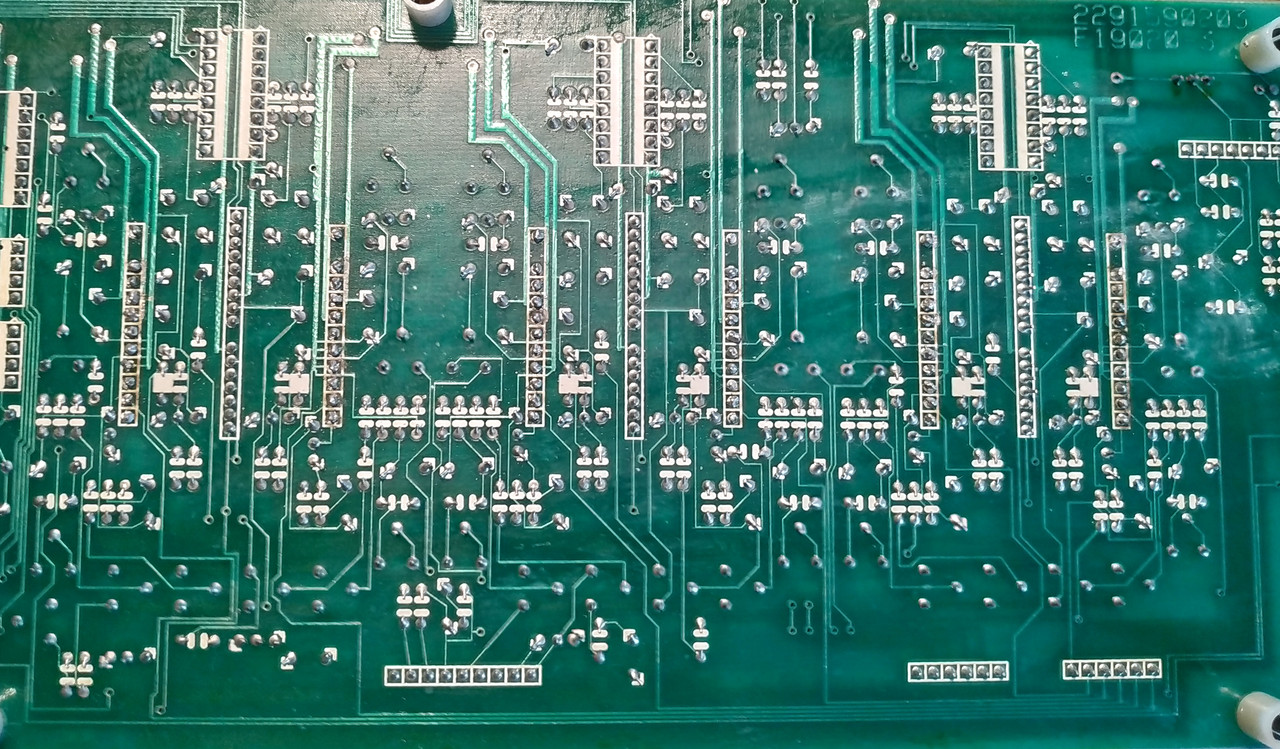

Le PCB et les tulipes (pas taper) :

oups je me suis trompé sur le Juno, c'est affiché :1 de 6A et 2 de 500 mA. Ca se trouve facilement ? J'ai retourné la carte, il y a surtout des toutes petites éclaboussures d'étain dues à la pompe, j'avais enlevé le + gros. Je vais gratter encore et refaire des soudures et faire une photo. Préparez ...

patroche a écrit : ↑06 nov. 2021, 22:55 Tu dois avoir un court circuit quelque part. Retestes tes tensions en de branchant la carte modules.

Alors, carte modules débranchée :

A > 0,2 -0,3 (fluctuant)
B > 0,8
C > 0,11
D > 4,97

Je la démonte pour voir ou j'ai pu faire des cc ...

Bonjour à vous, je suis un noob en électronique mais j'ai entrepris "d'acétoner" mes 80017A suite à divers problèmes durant les fameux tests. Je n'utilisais que très rarement le Juno et à sa dernière mise en route, ça craquait, sifflait sur plusieurs voix. Pas de problème audible avec le reste et un...
