TB-303 besoin d'avis

[orestt]

Salut a tous,
J'ai une Tb sur laquelle apparemment tout fonctionne mais je trouve qu'elle sonne pas super... je trouve qu'elle souffle un peu et que le son gratte et accroche selon les réglages et les patterns ...j'ai pas l'impression d'entendre ça sur les démos que j'ai pu écouter et même si je sais qu"elles ne sonnent pas toute de la même façon
on dirait qu'un truc qu'il y a un truc qui cloche.
Quelques pistes ont ont été refaites a cause des piles qui ont coulées et quelques pots ont été changés... a votre avis pourrait il y avoir des composants trop vieux qui auraient besoin d'être changés?
merci d' avance pour vos suggestions, je ferai une démo ce soir pour que vous fassiez une idée.

[Calum]

Tu dois avoir aussi des chimiques qui sont altérés. J'ai eu quelques TB avec des dégâts plus ou moins importants provoqués par la coulure des piles.
Il faut que tu inspectes les pattes des composants qui doivent être brillantes.
Pour les chimiques, tu verras peut être de l'oxydation verte sur les pattes. Quand les piles ont coulées, l'acide s'est répandu insidieusement partout et reste actif, même après avoir séché: avec l'humidité ambiante, il agit toujours lentement et altère les composants.
C'est un travail de recherche méticuleux.
Tu peux prendre de multiples photos HD des PCB (et tu les héberges quelque part en nous donnant les liens) afin que nous puissions y jeter un œil....

[pieuvre]

Les pots de remplacement ont-ils bien la même valeur que ceux d' origine ?

[orestt]

@ Calum: ok merci, j'essaye de faire des photos demain, en attendant voici déjà un extrait audio avec 2 patterns histoire d'illustrer le problème.

@ Pieuvre: a priori oui, j'avais commandé un kit spécial de tous les pots pour TB, ils n'ont pas tous été changés mais on va vérifier quand même.

https://www.youtube.com/watch?v=Y7QN9M6 ... e=youtu.be" onclick="window.open(this.href);return false;

merci.

[pieuvre]

Dans ta vidéo l' action sur le potard filtre module aussi le VCO ( comme un léger LFO ) ,bizarre .

[gihaume]

C'est clair qu'il y a un soucis là! J'en ai plusieurs et je peux te dire que même si elles ne vont pas toutes nickel, elles sonnent bien mieux que là...

Est-ce que tu as calibré les trimmer de la section filtre?

[orestt]

je ne suis pas sur que les trimmers de la section filtre aient été calibrés mais je vais poser la question a mon pote qui a installé les pots.

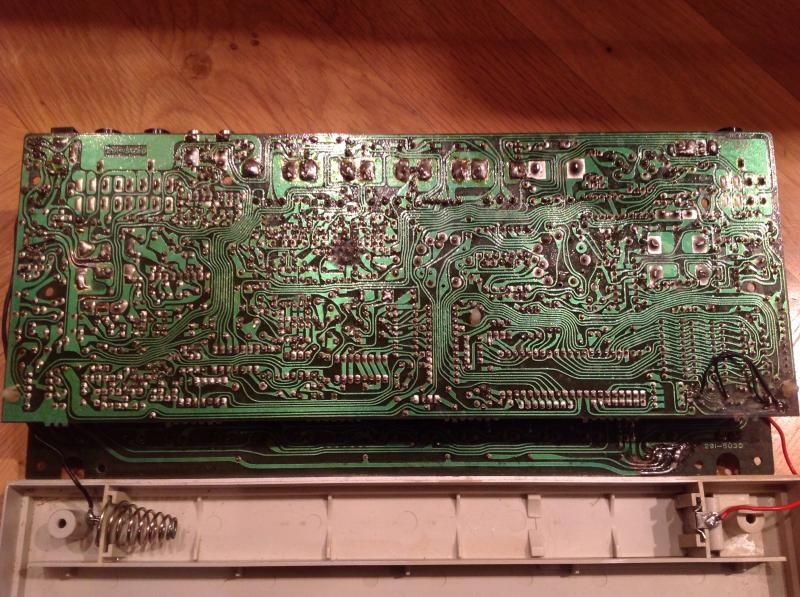

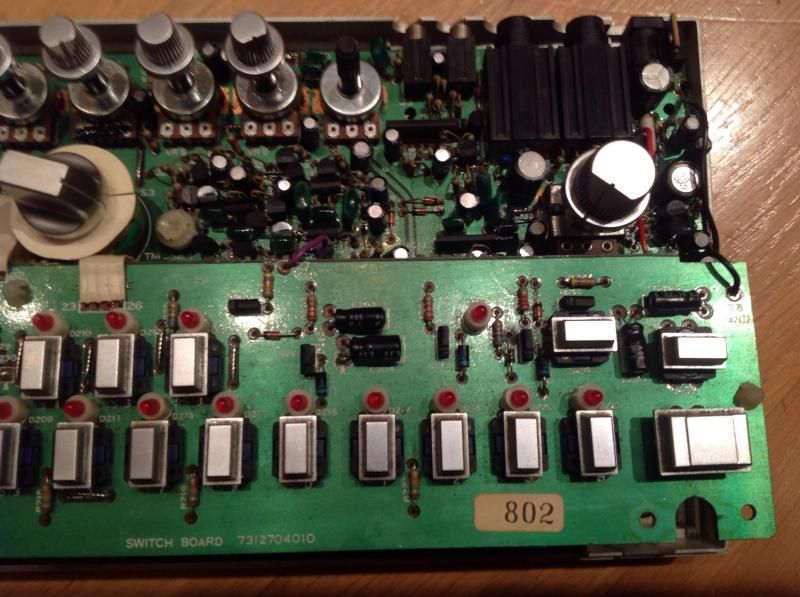

sinon voici quelques photos de l'intérieur, j'ai pas osé la démonter plus comme je ne suis pas du tout technicien j'ai peur de casser quelque chose

[gihaume]

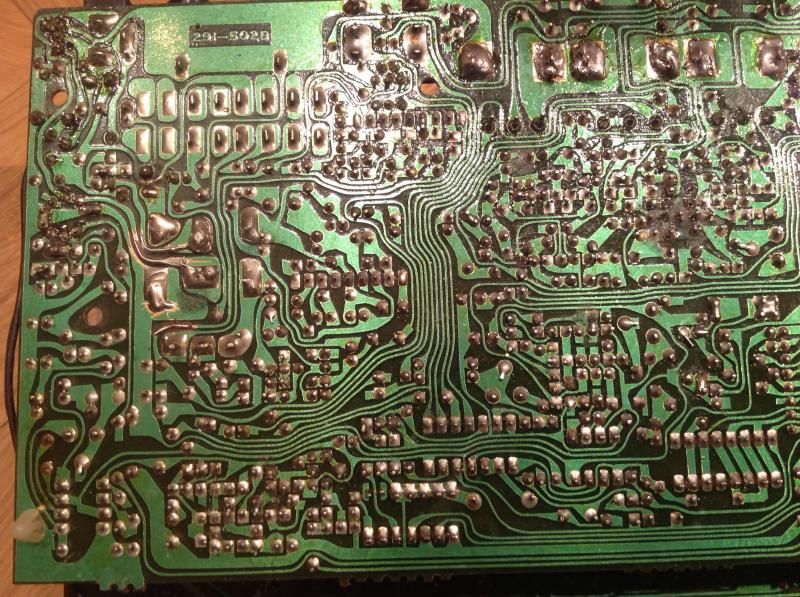

Je ne sais pas exactement quelle zone du circuit gère quoi, mais au vu de ces zones meurtries (centre et bas droite), je commencerais me préoccuper de ça...

Il faut que tu prennes un multimètre en mode diode pour faire des tests de continuité. Tu cherches les points de soudures qui sont reliés par les pistes et tu poses les sondes du multimètre dessus pour voir (ou entendre si c'en est pas un tout pourri) si la connexion se fait bien. Pas besoin que la machine soit allumé pour ce test bien entendu. Si une piste est défectueuse sur une petite longueur alors il suffit de gratter une petite partie de la couche de protection pour que le cuivre se dévoile dans la zone meurtrie et ajouter un peu de soudure pour faire le lien, si c'est sur une plus grande longueur il faut remplacer la piste par un câble comme ça a déjà été fait en bas à droite.

Pour le calibrage des trimmers du filtre, il faut un oscilloscope. Éventuellement un bidouillage avec des sondes, un jack, une entrée de carte son et un logiciel d'oscilloscope peuvent faire l'affaire.

[diplodocus303]

Il faut enlever tout l'étain oxydé, l'acide fait une réaction chimique ça devient dur comme du béton et difficile à fondre... Faut chauffer avec un fer à souder très haut autour de 500° les pins d'étains oxydés, si ça vient pas essayer de dissoudre avec de l'étain neuf et enlever le plus possible à la tresse.
Ce qui vient pas faudra tirer les composants avec une pince bec fin, des fois ça vient car l'étain durçi par l'acide est friable, puis repercer les pins avec un foret dremel 0,8mm.
Enlever les composants qui ont des pattes oxydées, les remplacer. Enlever aussi tous les composants des secteurs endommagés, avec un petit tournevis commencer à gratter doucement les pistes oxydées, puis finir d'enlever l'oxydation à la toile emery ou au papier ponce grain très fin.

Les modulations ça vient de l'oxydation sur le milieu du pcb, à vue d'oeil c'est en plein sur le vcf, peut-être aussi sur le vco, ils sont tous les 2 dans le même secteur.

[Foreverchild]

Je ne sais pas exactement quelle zone du circuit gère quoi, mais au vu de ces zones meurtries (centre et bas droite), je commencerais me préoccuper de ça...

je suis une grosse buse en électronique, mais c'est la première chose qui m'a choqué en voyant les photos. Donc, je pencherais également de ce côté-là.

[Notator]

Il faut commencer par nettoyer les parties endommagées avec une vieille brosse à dents imbibée de bicarbonate de soude mélangé à de l'eau (pour neutraliser l'acide). Ensuite rincer, sécher au sèche cheveux ; enlever les parties trop oxydées, réétamer les pistes 'potables', et refaire celles trop endommagées.

[Calum]

Pourquoi chercher les continuités en mode Diode

Pour les pistes bien attaquées qui ne font pas continuité (et donc strappées à priori), si possible bien nettoyer la zone à l'alcool Isopropylique,(TechniTop 51934 par exemple) avec une brosse à dent dure neuve et bien nettoyer ensuite avec un chiffon propre. Le gros des dégâts est du côté numérique à priori. La zone centrale est plus dans la zone analogique. UN passage à l'alcool précité sur tout le PCB n'est pas superflu, avec la brosse, histoire aussi d'enlever les flux de soudure résiduels des zones "réparées"....

L'idéal aussi serait de bien nettoyer les cartes côté composants, mais là, c'est un travail de fourmi. Tu peux essayer avec un aspirateur (tu vires tout ce qui est enlevable (boutons, capuchons) et qui pourrait être aspiré malencontreusement) et un pinceau brosse sec pour décoller les saletés, ces dernières, combinées avec des produits de nettoyage utilisés, peuvent créer des zones de conduction pouvant affecter le fonctionnement de la machine....

[DCE]

A ta place je replacerais aussi tous les condos dans la volée. Cette distortion de suivit concernant la résonnance du filtre me fait quand même furieusement penser à un composant fatigué mais encore fonctionnel, la caractéristique première des condensateurs et autre capas chimiques en fin de vie. Et si ce n'est pas la source du problème cela ne peut pas lui faire de mal à cette TB, vu l'âge de la machine.

[diplodocus303]

Faudra surtout regarder les capas sur le secteur du milieu qui est touché, il ont pas dû aimer l'acide, comme je disais à vue d'oeil c'est en plein sur le filtre, je pense que c'est environ vers les transistors Q15, Q12, Q16, etc ...
Personnellement les 2 secteurs ou c'est noircit par l'acide, je commencerai par faire un nettoyage vite fait, puis je dessouderai tous les composants de ces secteurs pour avoir la place pour nettoyer à fond. D'autant plus qu'il y a surement des composants aux pattes rongés par la rouille qu'il faudra remplacer, si il y en pas je m'appelle bontempi.
Par le passé elle a été réparée à l'arrach' celle là, faut faire ça propre!

[orestt]

merci a tous pour vos réponses et suggestions, c'est clair qu'il y a du boulot. maintenant il faudrait que je trouve quelqu'un qui serait prêt a bosser la dessus ... auriez vous quelqu'un a me recommander ?

[Calum]

http://www.clavintage.fr/

[orestt]

merci
