Prophet 5 ne demarre pas (plus)

[analolo]

Effectivement, le Z80 n'est pas "system on chip", c'est un microprocesseur qui exécute "bêtement" des instructions données par un autre moyen, par l'intermédiaire d'une EPROM par exemple.
Et je confirme le fait rapporté par Notator, que la fréquence indiquée dans la nomenclature est une fréquence maximale et non pas nominale. Le Z80 peut tout à fait fonctionner avec un clock inférieure (mais moins vite! ).
Je plussoie donc les suggestions de Notator.

A toute fin utile, si le Z80 d'origine est monté sur socket, pouvant donc être facilement retiré du circuit (ce qui doit être le cas vu les tests effectués avec un autre Z80), voici une manière de faire quelques vérifications simples du µP d'origine à l'aide de LED, procédure qui m'a déjà permis d'innocenter un Z80 potentiellement fautif lors d'une panne:
https://www.youtube.com/watch?v=AZb4NLXx1aM" onclick="window.open(this.href);return false;

[webdreamer57]

Est-ce que le Z80 est monté sur support et si oui est-ce un support tulipe ou lyre ?
Dans les années 80 il n'y avait que des supports lyres et beaucoup de faux contacts... j'ai eu ce problème sur un Oberheim M1000.
En général il faut mettre un support tulipe bien plus fiable.
Je ne pense pas que le Z80 soit foireux... c'est du costaud c'était mieux avant il n'y avait pas d'obsolescence programmée comme maintenant ni ces ordinateurs décadents et autres fusées qui détraquent le temps

[osaca78]

Bonsoir
Il est monté sur un support Lyre . Pour les faux contacts, c'est la première chose que j'ai vérifié =>RAS .
Pour l'instant j'attends toujours le nouveau Z80 que j'ai commandé sur Ebay, ça commence à faire long pour venir d'Allemagne mais la Poste déconne pas mal en ce moment ( gréves ?)
Tous les autres CI (TTL) que j'ai changé ont été monté sur support tulipe doré .
Je pense vraiment que mon Z80 est HS aucun signaux sur les du bus d'adresse et de données
Stephane

[webdreamer57]

Hello Stephane,
Je viens de trouver ça aukazou :
https://www.keithrobertmurray.com/artic ... 5-dac.html" onclick="window.open(this.href);return false;
Et ça
http://forum.vintagesynth.com/viewtopic.php?t=42700" onclick="window.open(this.href);return false;
Super machine ce P5 mais un peu dur à restaurer car beaucoup d'électronique numérique : souvent c'est le DAC et les MUX qui déconnent
Une fois que tu auras changé le CPU j'espère pour toi que tout fonctionnera sinon vérifie le DAC et les buffers

[osaca78]

‌‌Bonsoir
Voici mes dernières avancées de mes analyses .
Apres avoir reçu mon nouveau processeur , j'ai fait qss mesures de signaux sur le CPU . -RD, A12 D2 , D3 ....pour voir si il se passait des choses ...
Sur -RD j'ai un signal carré très propres qui prouve que le CPU fonctionne bien
Par contre sur -WR le signal est erratique et comme parasité => j'en déduis que mon problème vient de là .
Je ne sais pas comment diagnostiquer l'origine du problème et le circuit défaillant
Quelqu'un a une idée ?

[castef]

Est ce qu'il y a une différence de comportement avec ce nouveau Z80 ?
As tu regardé les bus de données et d'adresse pour repérer d'éventuels bits bloqués ou de mauvais niveaux de tension ?
Alim coupée, promener un ohmmètre entre la masse puis +5V sur chacune des lignes pour voir si l'une d'entre elle se comporte différemment ?

[oryjen]

Ton image est très mauvaise. Impossible de trouver ton "-WR"...

[osaca78]

Bonsoir
Désolé pour la définition de l'image mais l'original n'est déjà pas top et avec la compression d'image en 800 x 600 ,ça devient effectivement difficilement lisible .
Donc voici le lien direct du Service Manuel du P5 Rev 3.0
http://www.synthfool.com/docs/Sequentia ... Manual.pdf

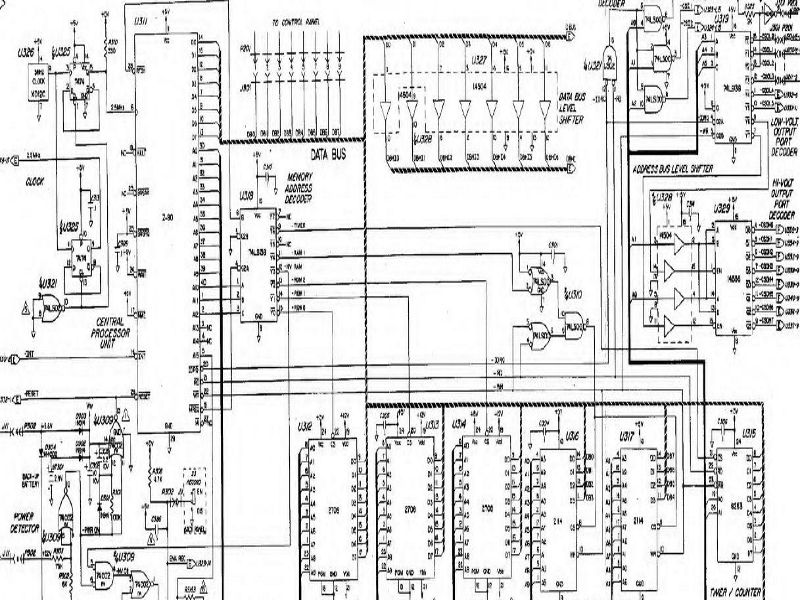

Le schema original figure en page 44 du pdf .
Le -WR est sur la pin 22 du Z80 et alimente le U315 (Timer 8253) ,U319 (74LS138), et U316/U317 les scratchpad memory (µPD2114)

Pour repondre a CASTEF
Depuis que j'ai monté le nouveau Z80 j'ai des signaux corrects sur les pins

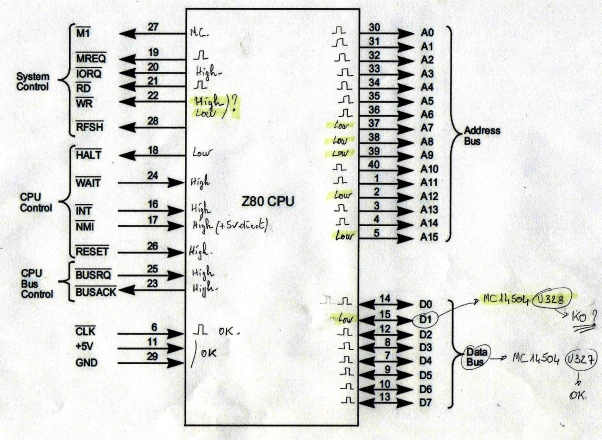

Ci-dessous un relevé sur l'ensemble des pins . En résumé j'ai rien sur le D1 alors que les autres pins de données D0 à D7 "vivent"=> j'ai un doute mais ne
comprend pas pourquoi je n'ai rien c'est la seul sortie qui rentre sur le U328 (MC14504 HS ? qui ecroule le signal de D1)
Sur les bus d'adresses, l'analyse est moins évidente : 5 pins a l'état Low alors que les autres "vivent"
Enfin, il reste -WR (pin 22) qui est à l'état intermédiaire +/-3,6v, je ne sais pas quoi penser alors que le -RD vit.
Voila pour aujourd'hui

Merci

[castef]

En effet, U328 peut être suspecté puisque seul D1 y est connecté, mais il y a beaucoup d'autres circuits connectés sur le bus de données.
Et à l'ohmmètre ? (Alim coupée bien sûr).

[osaca78]

Tu me proposes de tester le U328 à l'ohmetre ?

[castef]

Comme je le suggérais un peu plus haut, avec l'alim coupée, promener un ohmmètre entre la masse puis +5V sur chacune des lignes pour voir si l'une d'entre elle se comporte différemment.
Si c'est le cas on peut suspecter un composant en défaut sur cette ligne. Le cas de D1 est particulier. Je ne me rappelle plus si les autres lignes de U328 sont utilisées par ailleurs.

[oryjen]

Très fûté! Merci pour l'astuce!

[osaca78]

Bonsoir
Le Z80 semble maintenant OK mais j'ai identifié un nouveau problème qui est très très "emmer... " j'ai la ROM 2 (la 3eme) qui est HS . Elle est bouillante et écroule le +12V quand je la monte sur son support ( le + et - 5V sont OK) La ROM 0 et 1 semblent ok au moins du point de vue électrique
J'ai commande des ROM 2708 mais le problème est surtout de retrouver le soft V8.1 d'origine pour les 3 ROM!
Qqn possède t -il ce soft ou sait comment se le procurer ?
Qqn posséderait-il le matériel pour programmer ces veilles EPROM ?
Merci
Stephane

[Vintage93]

Bonjour,
J'ai un programmateur d'Eprom, mais qui commence aux 2716.
Il est possible de remplacer la 2708 par 2716 ou 2732; les explications sont ici :
http://scan78.free.fr/Elektor/Elektor%2 ... 037035.pdf" onclick="window.open(this.href);return false;
Sinon on trouve sur le forum des indications :
viewtopic.php?f=19&t=8528" onclick="window.open(this.href);return false;
viewtopic.php?t=1412" onclick="window.open(this.href);return false;
Bonne continuation,

[osaca78]

Bonsoir
merci à Vintage93 pour ces informations précieuses .
Ceci dit je me demande si les fichiers Bin prévu pour les 2708 fonctionnerait avec des 2716 ?
MON GROS SOUCIS maintenant c'est de trouver le soft V8.1 .
(si mon P5 était un rev 3.2 ou 3.3 tous ces problèmes n'existeraient pas car il existe le fameux soft V9.5 de Tautenk qui est génial )
Stephane

[Vintage93]

un peu en marge du problème , voici deux liens qui montrent comment lire une 2708
en vue de transférer son contenu sur une 2716.
A voir ici :
https://www.radiocollection.be/fr/Eprom2708_fr.html" onclick="window.open(this.href);return false;
et là :
https://forum.system-cfg.com/viewtopic. ... 0&start=45" onclick="window.open(this.href);return false;

[osaca78]

Bonjour
Voici un retour sur mes avancés pour , ceux que ça intéresse et afin d'enrichir la "base de données" d'Anafrog et les retours d’expériences qui peuvent servir aux autres ...
Apres avoir upgradé mon rev 3.0 avec des ROM 2716 grâce au génial Castef ( qui à eu la gentillesse de m'aider et que je ne remercierai jamais assez ) ,mon synthé démarre mais reste bloqué en mode Tune
C'est déjà un grand pas car je pense que je ne suis pas loin de toucher au but du moins sur la partie numérique
La suite au prochain post !
Stephane
