Problème Antilog Korg Trident

[saint gillis]

Notator et Baloran, superbe l'explication de l'adressage des CVs du clavier !!!

[saint gillis]

Je suis en train de retaper le mien, c'est un MK1.. mais si je ne me trompe pas c'est la même carte pour le matrissage du clavier et le microcontrolleur (board KLM 300).

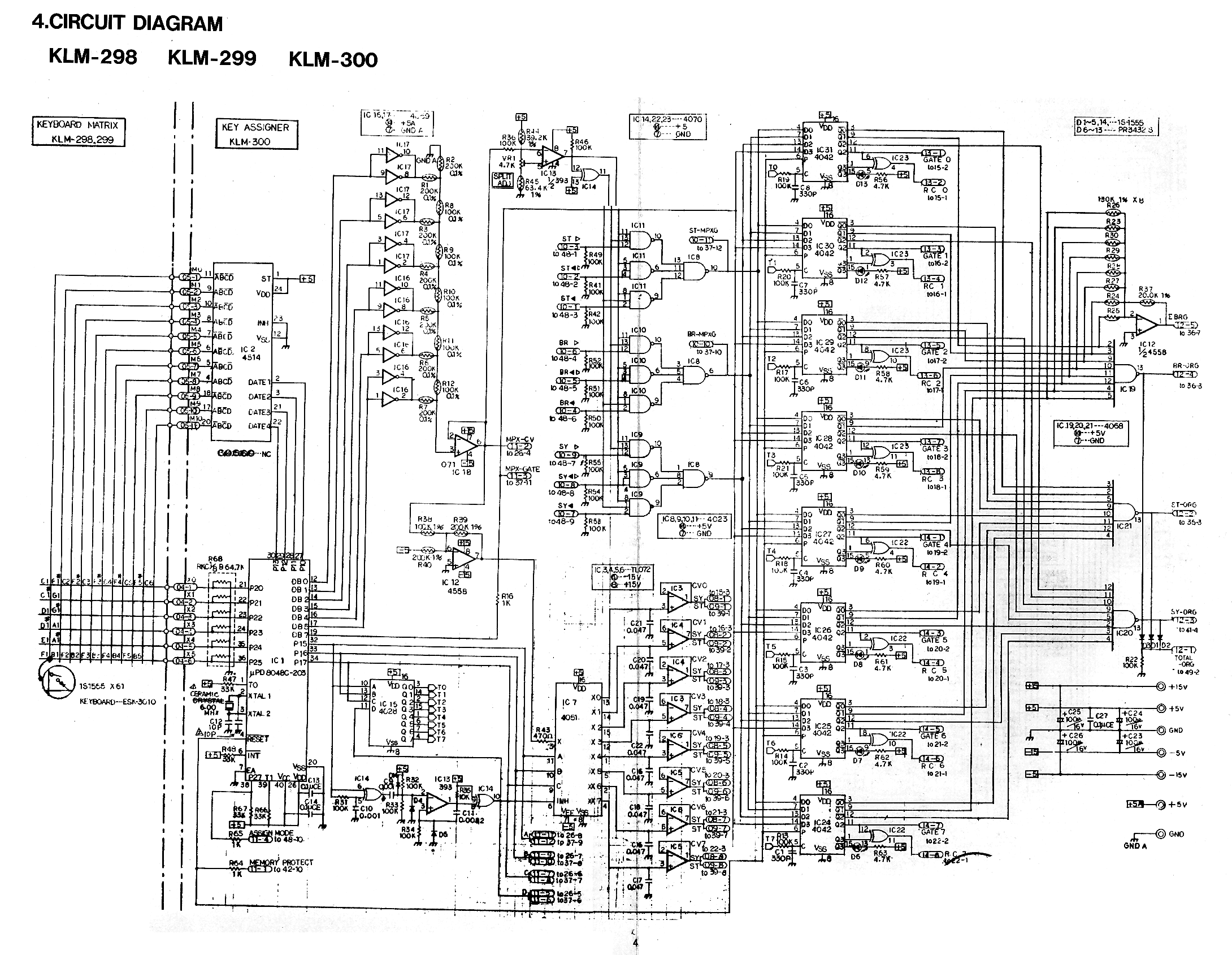

Si j'ai bien suivi je suis censé avoir un signal d'horloge sur la patte 10 de l'IC14
http://www.synthfool.com/docs/Korg/Korg ... ent_04.GIF
Or je n'ai rien.
J'ai mis l'IC14 sur support, j'ai relevé sa patte 14 de telle sorte qu'elle soit hors-circuit, et là j'ai bien un signal de clock mais qui a un peu une salle gueule :

J'avoue ne pas avoir intégré dans sa globalité la subtilité du circuit logique du trident, c'est pourquoi je demande de l'aide ici..

[saint gillis]

Je me réponds à moi même.. j'ai lu ça : http://www.oldcrows.net/~oldcrow/synth/tips.txt (que je l'avais déjà lu par le passé, peut être en diagonale)

Les condensateurs au mylar sont incriminés sévèrement
Alors que dans ma tête tous les condos à film plastique étaient plus ou moins immortels.. j'ai donc remplacé les 2 condos de 1n C10 et l'autre au dessus de R33, et là miracle la clock réapparaît en patte 10 de IC14 (IC14 étant à nouveau connecté dans le circuit), peut être une simple soudure froide que j'ai par hasard corrigé en changeant les condos ou bien ces condos étaient bel et bien rincés, je ne sais pas..

En tous cas le signal de clock a toujours une sale tête, mais cela a malgré tout arrangé bon nombre de problèmes.

[polyconnect]

Je me permet de rouvrir ce sujet pour une petite question à propos de l'antilog du trident.
Étant donné que les deux VCO partagent le même convertisseur exponentiel, pensez vous qu'il serait possible d'augmenter la plage du "detune" d'une manière ou d'une autre pour pouvoir pousser le vco 2 a la quinte par exemple ? en gros, il faudrait "offseter" le courant arrivant dans le core du VCO2 mais conceptuellement je bloque un peu...
