Sub37 - Potard octave de l'oscillateur qui ne fonctionne plus

[fab75019]

Bonjour,

Je possède un MOOG SUB 37 et quand je tourne le potard « octave » de l’oscillateur 1 celui ci ne fonctionne plus.
Si j’utilise l’éditeur MOOG ça marche je peux changer l’octave sans problème .

Je suis dans le Val d'oise si vous avez une solution ou une bonne adresse pour effectuer la réparation je suis preneur.

Je précise que mon MOGG date de 2017 et n'est donc plus sous garantie

Fabien

[Frabas]

Salut,

est-ce que ça a fait ça d'un seul coup, du jour au lendemain, ou au contraire ça s'est dégradé petit à petit ? C'est mort mort, ça ne marche plus du tout, même quand la machine est chaude ? Je ne connais pas le Sub37: c'est bien un potentiomètre (avec des butées droites et gauche), et non pas un encodeur ?

[fab75019]

Salut,
non je pense que ça a fait ça d'un seul coup. ça ne marche plus du tout.
ça n'envoie pas de message midi sur l'éditeur contrairement aux autres potards je viens de re tester.

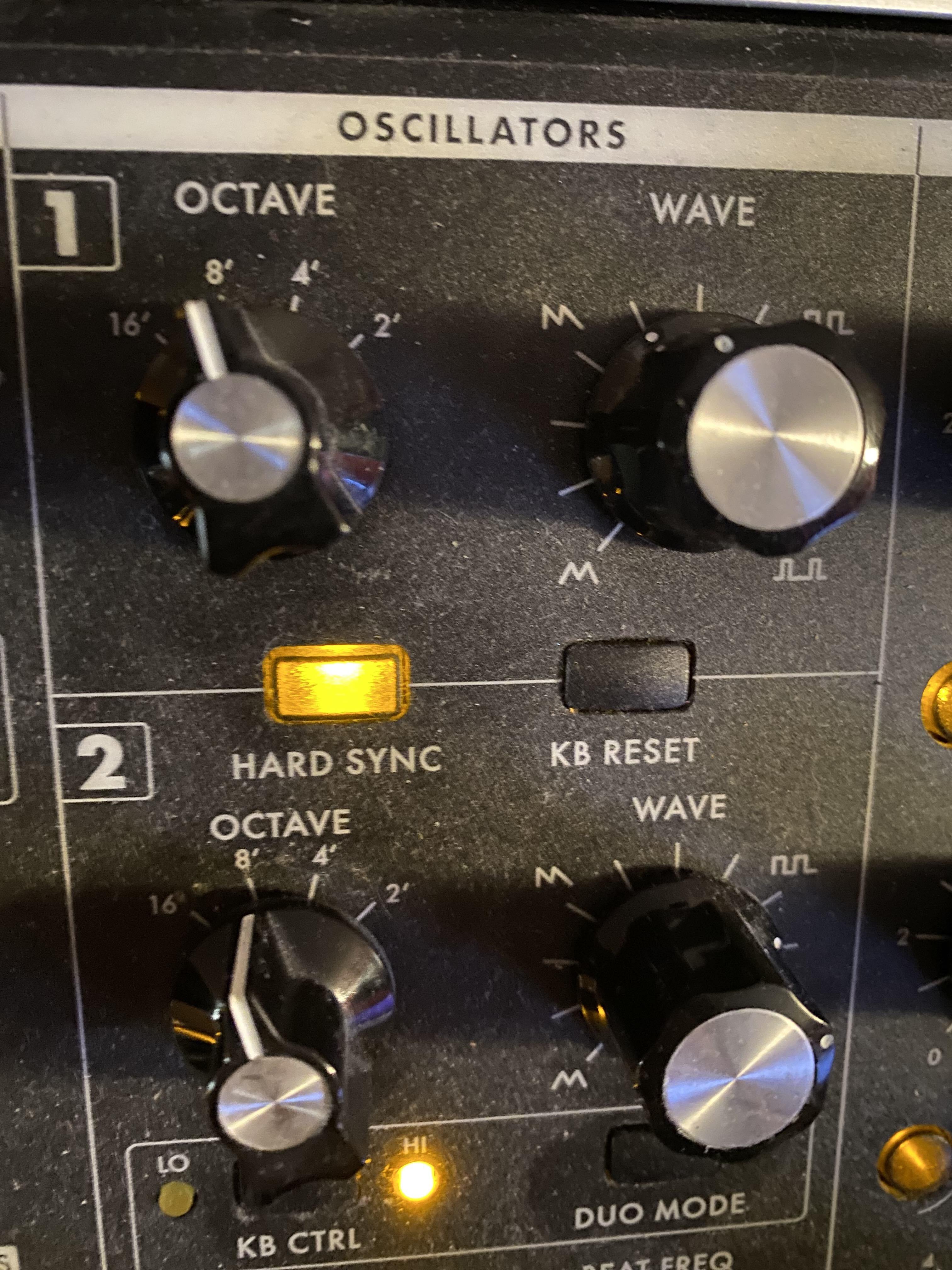

c'est le potard octave sur la gauche
désolé pour la taille de la photo !

[skawiwen]

Apparement pas de firmware à charger pour une remise à jour du système sur le site Moog , juste une procédure d'Init Settings (page 43 du manuel ),à voir donc après avoir sauvé tes sons bien sur

[Frabas]

Merci pour la photo. Ok, donc c'est un sélecteur.
Après une recherche rapide, il semble que ça soit une maladie chronique sur les Moog Phatty, Sub-Phatty, Sub37: les selecteurs lâchent. Il faut le remplacer; il semble que ça soit un Alps Alpine, 4 Position SP4T Rotary Switch, 300 mA, qu'on trouve sur Aliexpress.
C'est du thru hole apparament, et Il faut ôter l'ergot d'alignement sur la facade. Es-tu à l'aise à faire ce travail ?

[Frabas]

Un lien vers Gearspace qui parle de ce problème: https://gearspace.com/board/electronic- ... blems.html

[stiiiiiiive]

Je confirme que c'est un classique sur la série Sub, mais pas sur les Little et Slim Phatty (ils n'ont pas de tels sélecteurs).

[Vintage93]

Bonjour Fabien,

Si vous ne vous en ressentez pas de le faire, je peux vous dépanner.
Cordialement,

Pierre

[fab75019]

Salut,
Je vous remercie pour vos réponses.
j'ai eu une réponse du sav Moog
That’s a shame your octave switch stopped working.

You can buy the parts at EMC (info@emc-de.com) who is a close Moog partner.
I added them in CC.
Here is what you’ll need

SWT-01-000-0027
Rotary Switch, 4 Position,15mm

Apparement ça serait c'est bien cette pièce à changer je ne me sens pas de le faire
@Pierre je te contacte en MP ;)

[Vintage93]

Bonjour,

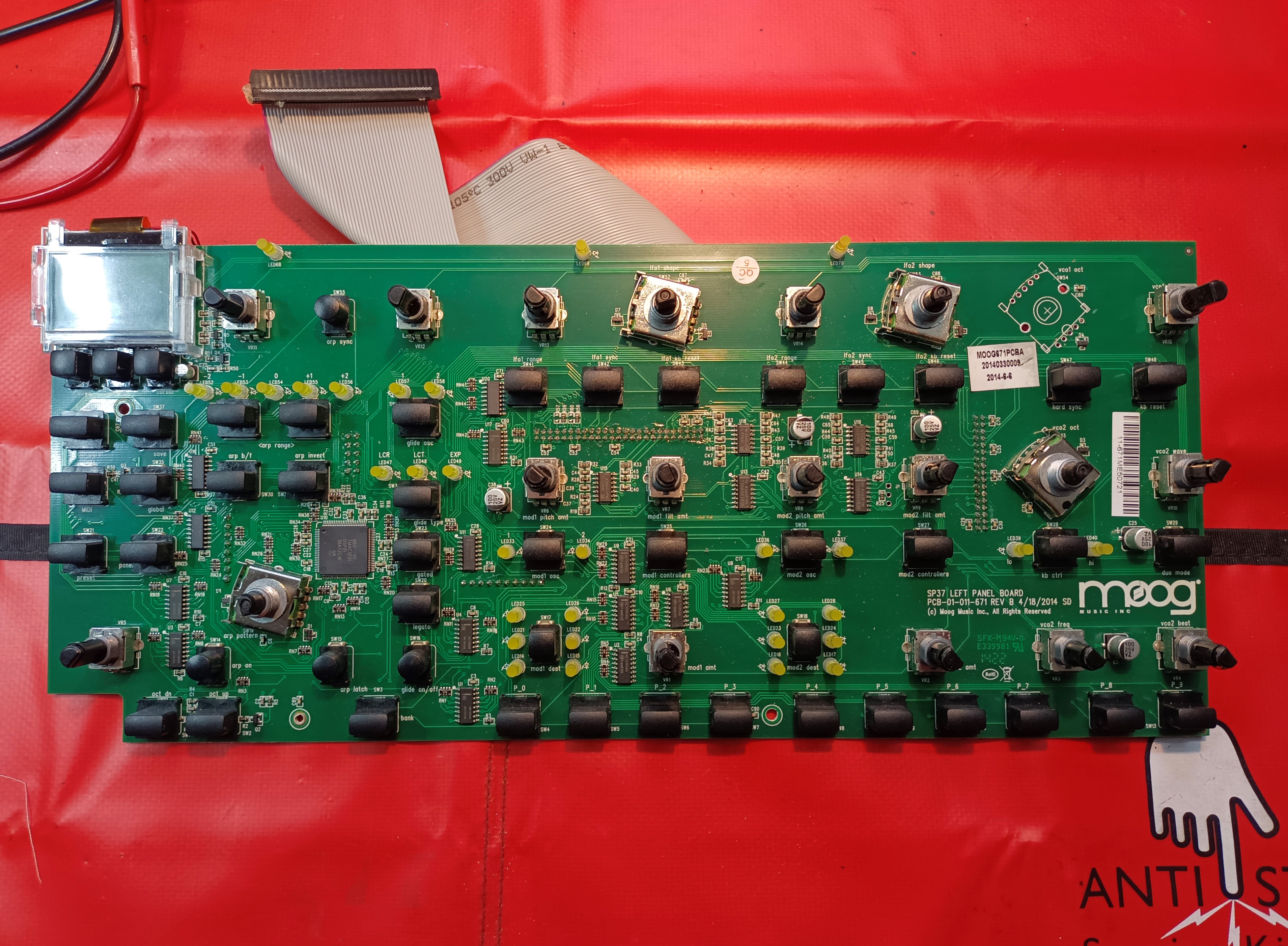

Fabien m'a confié son Sub37 comme proposé.
Le commutateur est disponible chez Farnell:
https://fr.farnell.com/alps-alpine/srbv ... dp/3261770
L'axe doit être raccourci de quelques mm, et l'ergot anti-rotation supprimé
Le circuit imprimé étant peuplé de CMS, et les pistes très fines; le remplacement est délicat.



Lors du remontage, ne pas oublier de remettre les rondelles d'épaisseur sur les commutateurs.

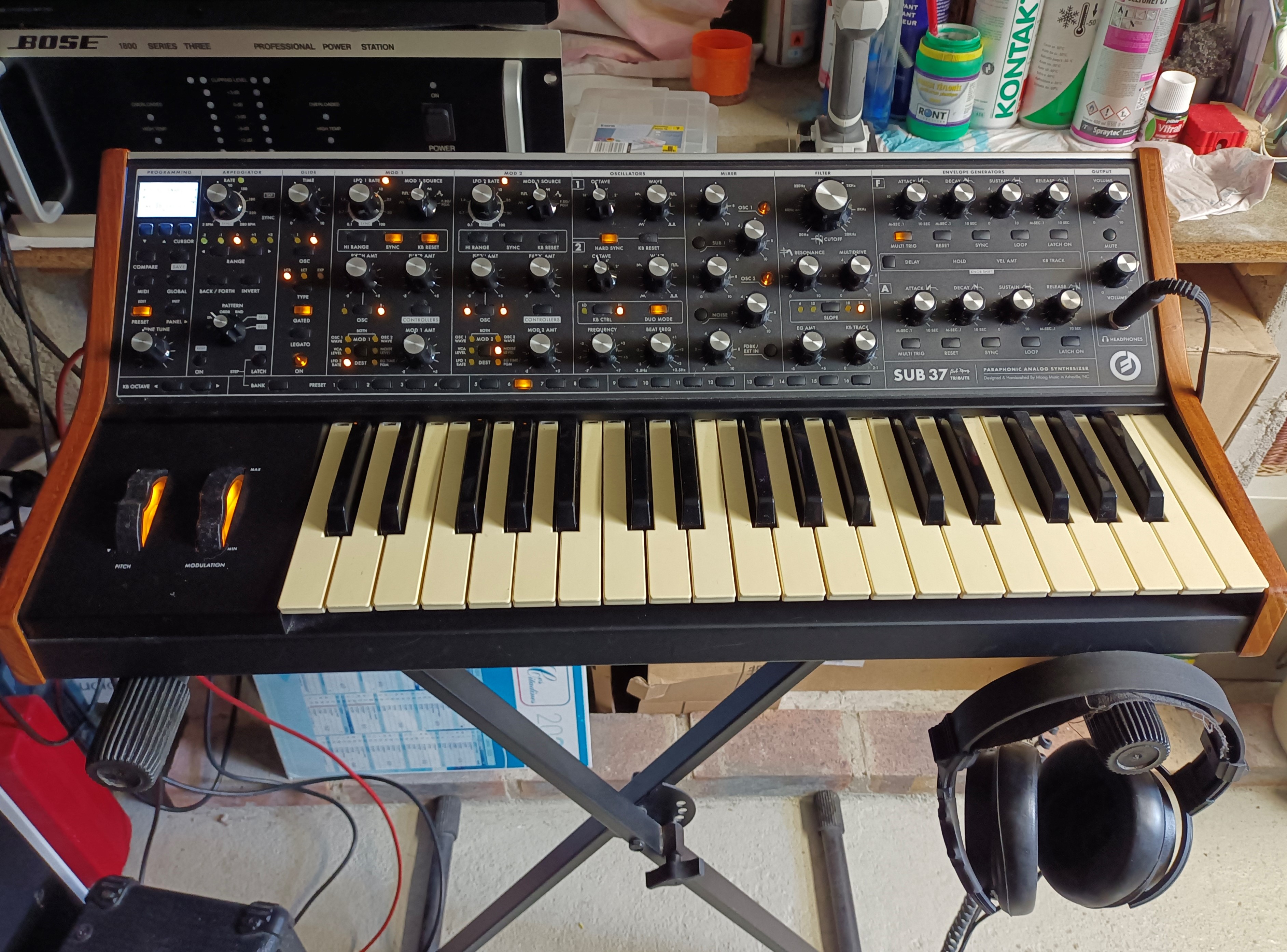

[fab75019]

Merci encore Pierre pour ta gentillesse et ton savoir faire ;)
fabien

[stiiiiiiive]

[juljaaz]

J'avais eu le même problème avec le switch Mod 2 Source du LFO.

Moog m'avait renvoyé un potard (hors garantie) et je l'avais fait remplacer par Clavintage, géré par Philippe à l'époque. Il avait gentiment accepté de le faire, ne travaillant pas sur ce genre de machine récente normalement. Il avait aussi confirmé le caractère délicat de l'intervention.

Désolé, j'arrive après la bataille ...
