Panne sur panneau de controle Polysix

[sh09]

Bonjour à tous,

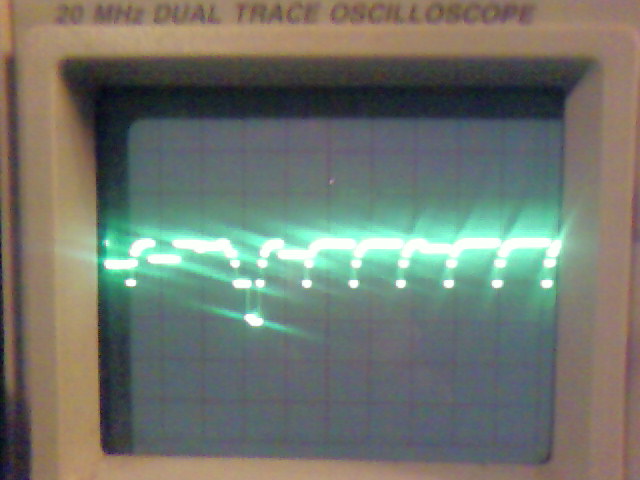

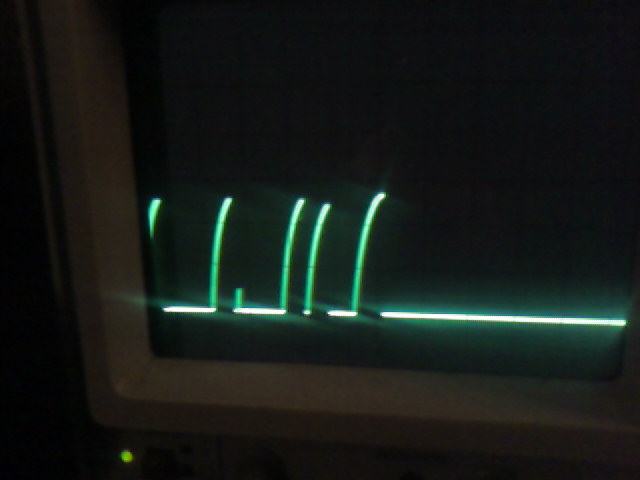

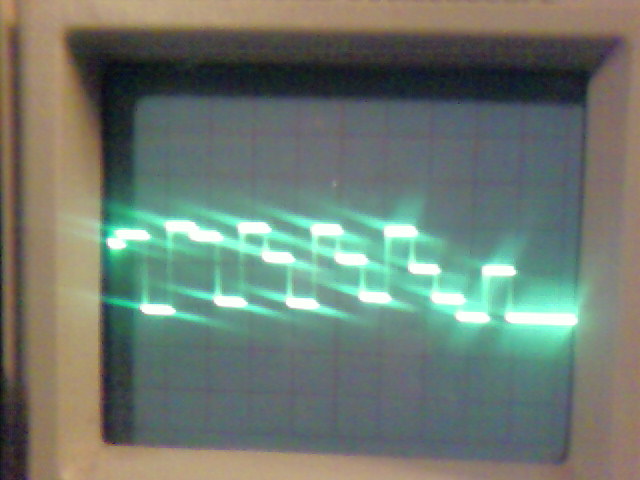

Je relance ce post car je n’ai toujours pas la solution à mon problème de contrôle façade inopérant. En revanche j’ai pu avancer sur cette panne, à savoir que sur IC6, j’ai un signal provenant de IC27, photo n°1 (pardonnez moi la médiocrité de la prise) donc en patte 2. En patte 3 de IC6 j’ai le retour de la façade, photo n°2. Par contre c’est la sortie en patte 1 de IC6 qui me pose problème. Photo n°3. J’ai pu comparer avec mon trident qui possède la même architecture à ce niveau, le signal de sortie devrait être de forme carré de 0 à +5v. Le composant n’est pas en cause car testé et remplacé, tout ce qui est derrière la patte 1 est déposé, à savoir les diodes D9, D10 et R72. Serait il possible que ce signal soit engendré par une sorte de déphasage des signaux d’entrées ?
[img][img]http://nsm05.casimages.com/img/2010/12/20//mini_1012201104011240167340202.jpg[/img][/img]

[img][img]http://nsm05.casimages.com/img/2010/12/20//mini_1012201104071240167340203.jpg[/img][/img]

[img][img]http://nsm05.casimages.com/img/2010/12/20//mini_1012201104071240167340203.jpg[/img][/img]

[sh09]

[sh09]

Problème résolu…R92 H.S…J’aurai du demander à mon fils de 14 ans, il aurait sans doute trouvé plus vite que moi !

[Elmirador]

Hello,

Je suis content pour toi que tu ais reussi à trouver ta panne. Comme quoi parfois, une bete résistance HS peut avoir des resultats innatendus. J'aimerai que le mien ait aussi ce genre de panne

A+

[Push-Pull]

Bravo !

[sh09]

Merci les amis!
oui comme quoi...j'ai déjà dépanné quelques synthés et rares sont les fois où une résistance était en cause....
Tu en es où Elmirador avec le tiens? J'ai celui ci encore quelques temps alors si tu as besoin de tester des cartes c'est le moment.
Merci Push-Pull

[Elmirador]

J'ai mis un peu en stand by ces jours ci, je saturais un peu quand meme Mais je compte changer aussi la résistance R92 qui etait incriminée chez toi, qui sait, avec un peu de chance. J'ai acheté une serie de condensateurs, au cas ou. Entre temps, mon beau père m'a preter un oscilloscope Tecktronix TDS 1002B, je n'ai pas encore eu l'occaze de tester. Faut que je capte un minimum le fonctionnement de la bête.
Je pense remplacer la R92 dans un premier temps, en croisant les doigts, apparament cette resitance est liée à la commande du panneaux avant. J'irai au magasin d'éléctronique fin de journée(je suis bloqué par la neige ici, je dois me faire vehiculer mais madame est au boulot actuellement).

Dans le cas ou ca ne fonctionnerait toujours pas, il sera temps de brancher l'oscilloscope et de prendre quelques mesures comparatives, merci pour ta proposition.
Tout ceci m'a redonné un elan d'espoir, vu que toutes les pistes etc ont l'air bonne, j'avais un doute sur le fait qu'un 'bête' composant style résistance ou condensateur aurait pu lacher d'un coup et donner tous ces problemes. Je rappelle que mon polysix a fonctionné super bien pendant 15 min, avant de 'lacher' d'un coup.

Je te tiens au courant de la suite des évenements, voir si on fera quelques mesures comparatives à l'oscillo ou pas.

Merci d'avance, et profite bien de ton polysix fraichement réparé

[sh09]

merci Elmirador mais j'ai encore quelques bricoles dessus. J'ai une octave du clavier qui ne fonctionne pas, le chorus, pareil, et toute la partie étalonnage. Ensuite j'en profiterai un peu, c'est vrai, histoire de bien le tester avant de le rendre à son propriétaire. Si tu es pour changer des composants à "l'aveugle" et tu es dans le même cas que moi avec la façade qui ne marche pas, profites en pour changer le IC6 avec R92...Il y a plus de chance que ce soit lui qui déconne.
Je me répète mais sans l'utilisation de l'oscillo, c'est peine perdue à moins d'un coup de chance extraordinaire ou une parfaite connaissance de la machine. Déjà qu'avec c'est pas toujours simple...
Bonne journée

[patroche]

Bravo pour le résultat et surtout ta ténacité ça paye bien des fois d' être têtu .

[sh09]

Merci Patroche. Il était hors de question de laisser tomber de toute façon. Ce qui m'a bien aidé c'est la comparaison avec le trident. L'architecture est presque la même que le P6.

[chok]

Un lien utile sur le Polysix http://www.acc.umu.se/~amber/Poly6/
