Orgue Crumar 915

[patroche]

Bon je reprends ce post içi car je vais faire quelques bricoles avec ce crumar trouvé a la décheterie , je vais recup dessus mais pas que des composants




Deja les schémas
http://ddata.over-blog.com/3/97/96/23/C ... hnique.pdf

En regardant les schémas je me suis aperçu que cet orgue possédait de bons effets analo
- un chorus à 3 BBD déphasés type TDA1024, "le fameux chorus du solina"
- Un trémolo-vibrato lui aussi avec un BBD TDA1022
- Une réverb avec une belle boite à ressort à laquelle il ne manque qu'un petit ampli correcteur
- un phaser avec des étages à VCA
le tout étant sur des circuits imprimés séparées. Il suffit juste d'y mettre 2 jacks et d'y brancher une alim

la carte trémolo-vibrato, le fameux RSS de CRUMAR 'rotary sound system)

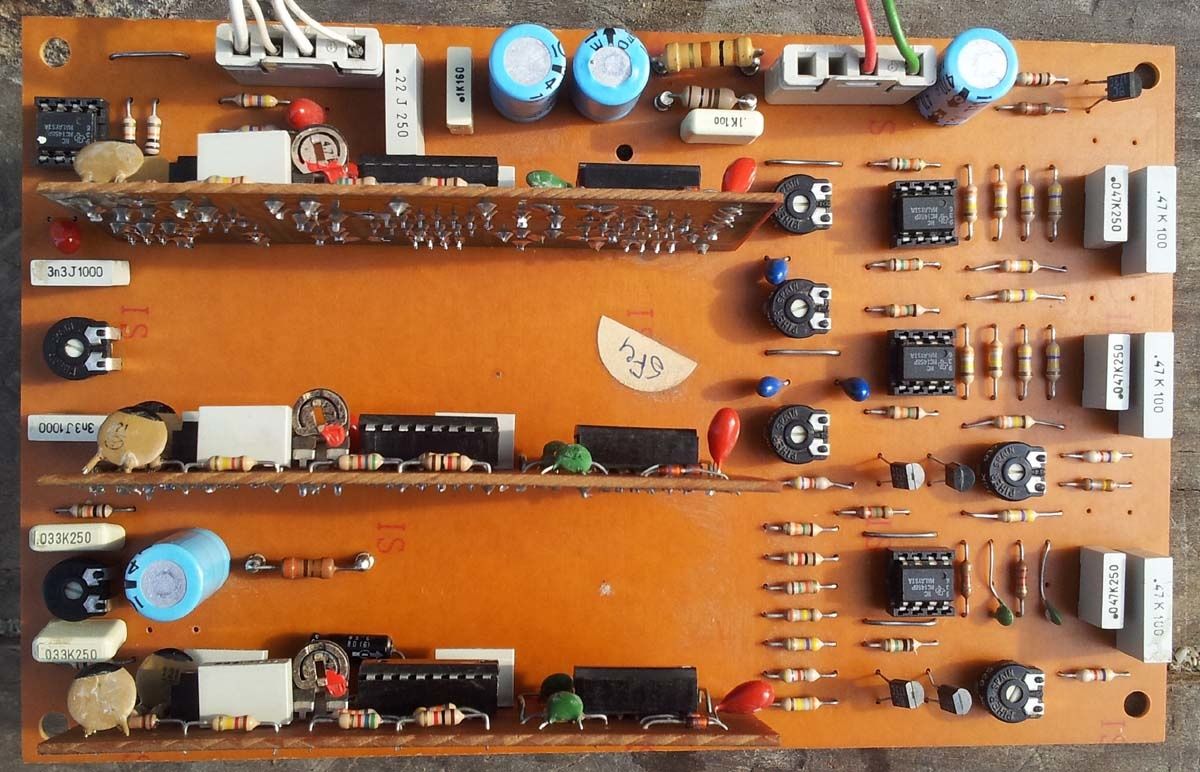

la carte chorus

[Studiodragon]

Quoi on parle de Crumar ici ...
Encore une belle trouvaille Pat !!!

[Curtis]

On doit pouvoir récupérer la pédale de volume et l'alim générale (je la vis en bas avec ses gros condos chimiques rouges, le transfo et le radiateur)

[patroche]

La pedale est optique par contre l alim est bien la mais mastoc. Il y a aussi un petit ampli sympa a recup ainsi que la partie bar .... je vais voir si je peux en faire quelque chose

[SYY2]

La partie bar ?

tu veux dire que tu va faire un zinc avec le meuble ?

[patroche]

ce serait une bonne idée ça mais je suis pas assez obsédé par les claviers pour ça !

[diplodocus303]

Ben alors, je suis pas tout seul, à regarder dans le container "petit électroménager" à chaque fois que je vais à la déchetterie.

[SYY2]

Il devient quoi ce bon Crumar ?

[patroche]

Le clavier a servis pour l'Odyssey et les effets attendent une bonne ocas.... peut etre dans le Formant
