Restauration Korg Polysix

[patroche]

Je viens d'acquerir un Polysix qui doit avoir pas mal d heures de route pour un bon prix. Je vais attaquer sa restauration, ça peut servir a ceux qui ne savent pas trop comment faire et ou trouver des conseils. L'ancien proprio a changé la pile qui avait coulée mais ça a pas l'air de marcher. Bon on vas voir les degats.

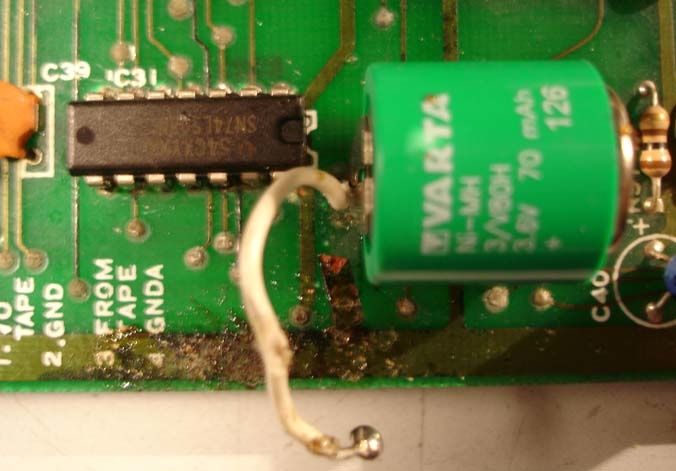

Mise en route. Plusieurs touches des presets et des banks sont allumées et innactives. Passage en mode "manuel" pour tester le circuit son. ça marche. ouf. deja ça de bon. Bon on ouvre la machine et direct les yeux sur la pile.

Apparement le C31 a été changé mais les pistes du CI n'ont pas été refaites. Pour cela référons nous a cette page Web pour le depannage (contient aussi un retrofil pour installer un MIDI IN sur le polysix)
http://modsdiy.blogspot.com/2007/11/man ... epair.html

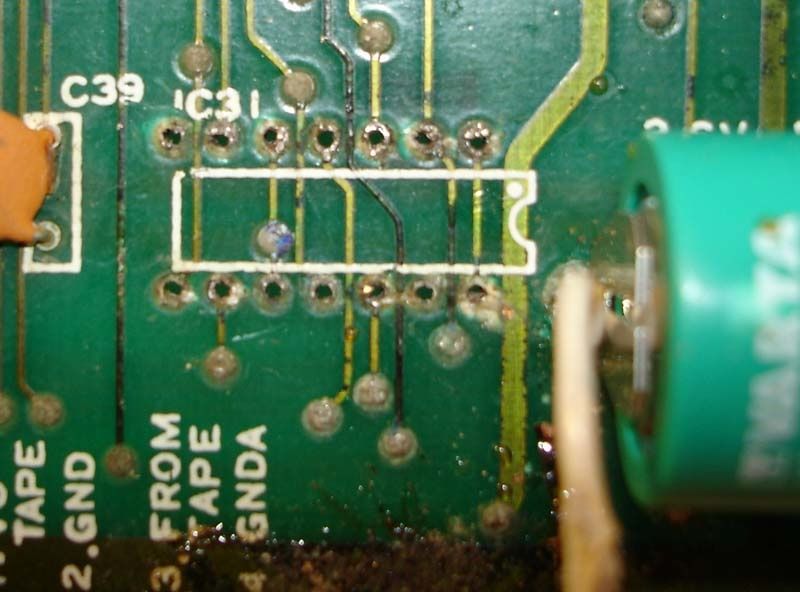

Je vais desouder le IC31 pour voir le mal

Effectivement des pistes sont coupées. Bon allez au boulot.
To be continued

[Stan il se Lasse]

ben voila encore un qui a trouvé un polysix et pas moi.... !

[patroche]

Bon j'ai finis de recontruire les pistes voila ce que ça donne

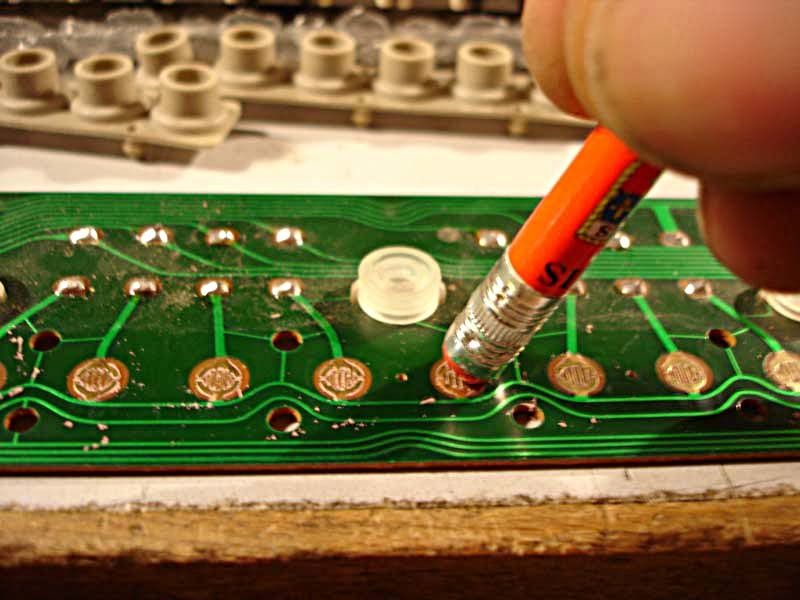

Petit nettoyage du clavier surtout les faux contacts des touches. Un petit coup de gomme sur les pastilles du circuit et ça roule


Demain un gros decrassage de la caisse et du panneaux avant.

[chok]

...Un jour, Marco, je me pencherais sur le tien...(ton Polysix bien sûr, gros dégoutant)....

[jonkaille]

trop facile à réparer ton p6, 3 câbles à souder
j ai du refaire toutes les connections du CI sur le miens, tellement les pistes etaient bouffées, j te raconte pas le plat de spaghetti

encore bravo

[jonkaille]

patroche, suite à ton PM, si tu as toujours des problème de led extatiques et de potards qui ne modulent rien...

je veux pas gâcher la fête, mais jette un coup d'oeil sur ma KLM-367 après réparation
j'ai utilisé un multimètre avec test de continuité, il m'a fallu plusieurs heures pour trouver toutes les pannes.

Sans compter les pannes résiduelles dans les petits trous en bout de piste, coté composants : il faut percer et remettre de la soudure.

De plus, j'ai rechargé en soudure tous les points autour de la puce la plus touchée, sur 3-4 centimètres.

j'ai de très bonnes images de la KLM-367, sans composants, et recto/verso si tu en as besoin, file moi ton mail par pm




Uploaded with ImageShack.us

[vanille69]

Hi Patroche,

je t'ai répondu sur 'fanzine la même chose dans le sens où ....... il y a surement encore une piste qui merdoit. Dés que tu vois du noir sur une piste ->test. Montre nous une photo plus élargie de la carte autour de la pile recto/verso.
Voici les scans du clone de la klm

[patroche]

Ok merçi pour les conseils j avais pas pensé a tout ça . Ce WE je vais m'y mettre car une fois dessus il faut pas s'arreter Surtout les liaison recto-verso et les tests de continuitée.
Je supose qu'il vaux mieux retirer le micropross pour faire le test de continuitée.

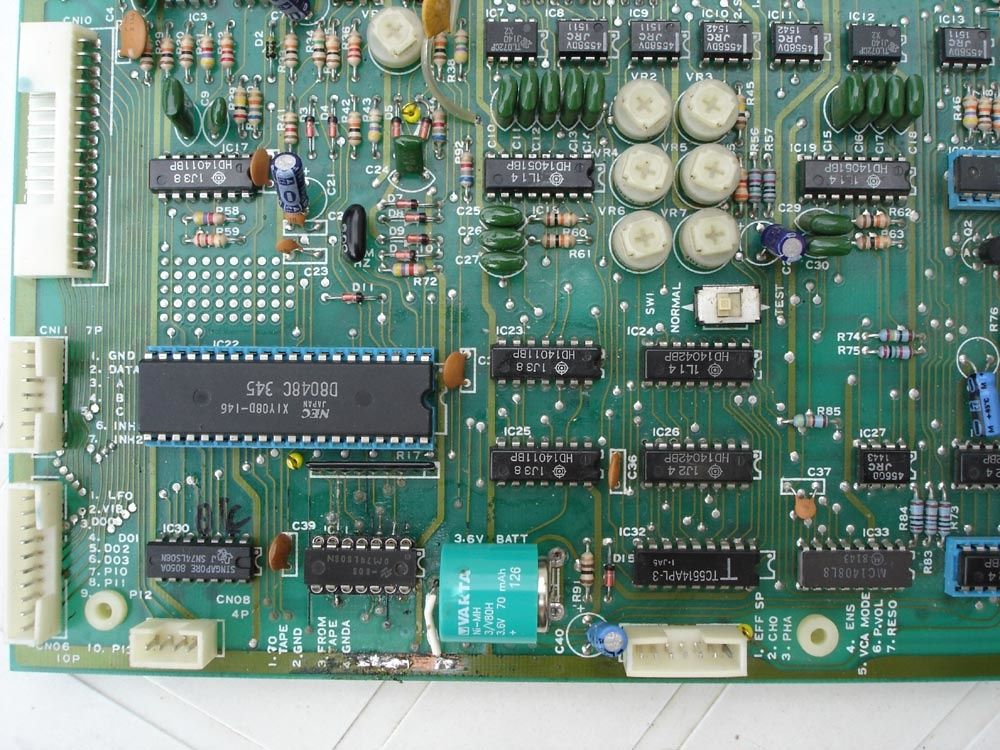

Voiçi qq photos de mon circuit

[patroche]

Ouf ça y est j'ai reussis a retrouver toutes les fonctions de mes potards. juste une petite ombre au tableau l'arpegiateur ne veux pas trigger sur le signal du poly6. Par contre il fonctionne tres bien quand je le triggue par ma BAR DR110 . De plus les schemas sont pratiquement illisibles . Alors c'est un peu prise de tete si quel'un avait une idée?

[patroche]

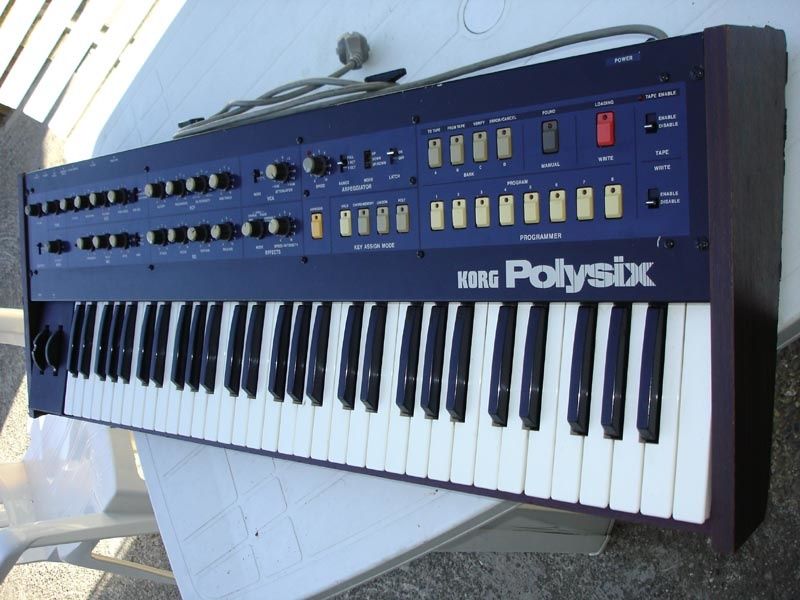

Bon le coup de l'arpegio qui trigue que sur un signal exterieur ça me gene pas trop vu qu'il vas etre midifié et piloté en syncro. Voiçi une photos de la bete sauvée des eaux

Au fait je vais vous donner quelques astuces
Pour arranger les eclats du plaqué prendre de la teinture pour bois "chene fonçé" et la passer sur les endoits abimés avec un chiffon
Ensuite tamponner toujours avec un chiffon doux et du vernis mat a sechage rapide les parties en bois
ça redonne de l eclat au bois.
Pour redonner de la couleur aux petits inters dont le trait blanc a fané utilisez du blanco "Typex"

[patroche]

Voila apres bien des recherches j'ai finalement ce qui déconnait au niveau de l'arpegiateur. Une pastille sous un composant était decollée et du coup piste coupée . En plus en plein sur le bistable 555. ça risquait pas de triguer. le composant a du bouger pendant que je passais un pinceau sur les CI pleins de poussiere.
CA MARCHE

[chok]

Patroche, tu es digne d'être un apôtre de St Thétiseur, bienvenu dans la confrérie qui, je l'espère, ne se limitera pas à 12 membres et ne comportera pas de traître...

[SYY2]

Il a pris du pain, a rendu grâces, l'a rompu et l'a donné à ses apôtres en disant : " Ceci est mon KORG".

[VCAddict]

[chok]

Il a pris du pain, a rendu grâces, l'a rompu et l'a donné à ses apôtres en disant : " Ceci est mon KORG".

--- ...et craignant qu'on lui vole le filtre, il s'écria: "touchez pas, c'est mon Q...."

[Z'Lèv]

Chok, voyons...un peu de tenue !

[patroche]

Merçi les gars et t'inquietes pas j'ai un Q tout noir (waldorf serie limitée )
SSY2 sois benis ...... a mon KORG défendant.

[Stan il se Lasse]

bon ben c'est bon alors tu vas pouvoir me le vendre 50€ il n'est plus d'origine mais comme il fonctionne je vais le prendre quand même...

[patroche]

Ah celui la je l'ai sauvé des eaux je le garde.J'ai aussi changé les deux switch qui etaient cassés miraculeusement trouvés chez Organparts.
Stan ta oublié un zéro allez que le pastis coule a flot
tchin................

[seb]

Ola ! je vois que ça cause restauration de Polysix la dedans Alors j'en profites car j'en ai un dans les ateliers Mos-Lab qui me prend la tête
Son problème était bien evidemment la pile qui a coulé. Cela a endommagé la carte CPU mais aussi la KLM370. Cette dernière a été restaurée en refaisant les pistes par des fils...
La KLM367 également, mais il me reste une satanée panne qui me fait tourner en bourrique Il s'agit du LFO, dont le bouton de profondeur (MG LEVEL) n'agit plus, la profondeur du LFO reste donc à fond. J'ai deconnecté le connecteur de molette pour ne pas m'embrouiller. pour moi, il y a un problème au niveau de l'encodage des valeurs de ce potentiomètre LEVEL, mais je n'arrive pas à mettre la main sur le problème
Toutes les bonnes idées sonr les bien venus
