J'aurais besoin de votre aide pour retaper un vieux compagnon, pas du tout analo mais qui a une certaine valeur sentimentale, je l'ai acheté en 1992, j'ai composé des tas de trucs avec.
Depuis un petit temps déjà j'ai dans l'idée de le réintégrer dans mon setup, principalement pour ses nappes mais aussi pour faire tourner des petites séquences de manière autonome, bref, il me fallait le remettre à neuf car un tas de problèmes tels que:
- 80% des switches du panel HS

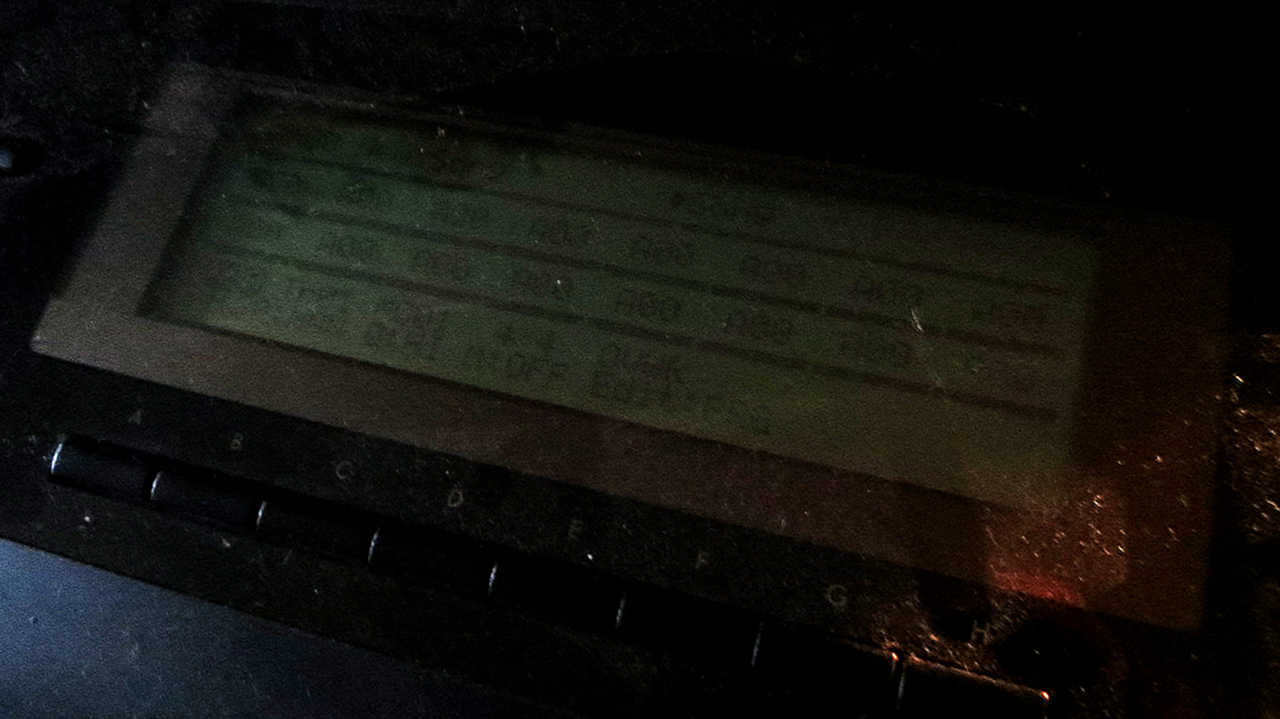

- Backlight très faible
- A l'allumage il boot une fois sur trois, et lorsqu'il ne boot pas: rétro éclairage ok mais blank screen et pas de led allumée sur le panel (normalement la led combi)
- une touche cassée (recollée 50 fois)

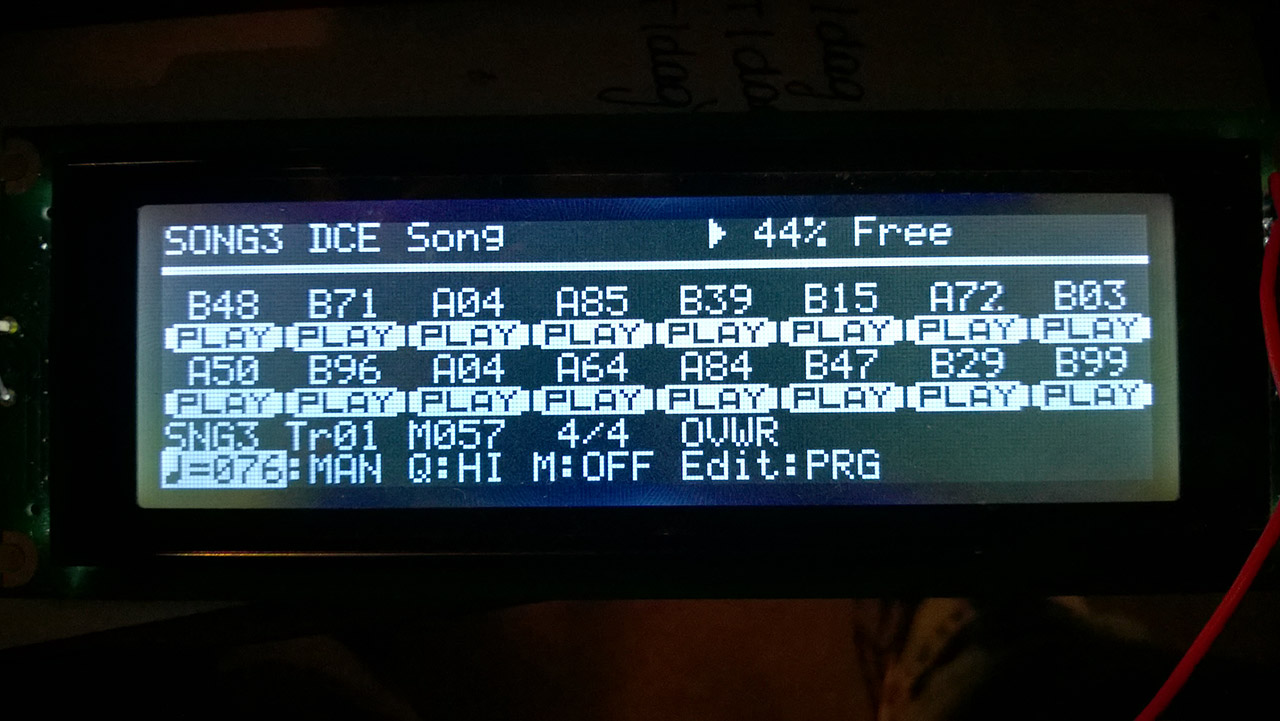

J'achète des nouveaux microswitches, une nouvelle touche, je décide remplacer l'écran par une version LED et au lieu du gris/noir sur fond bleu fadasse, j'opte pour du blanc sur fond noir (soyons fou).

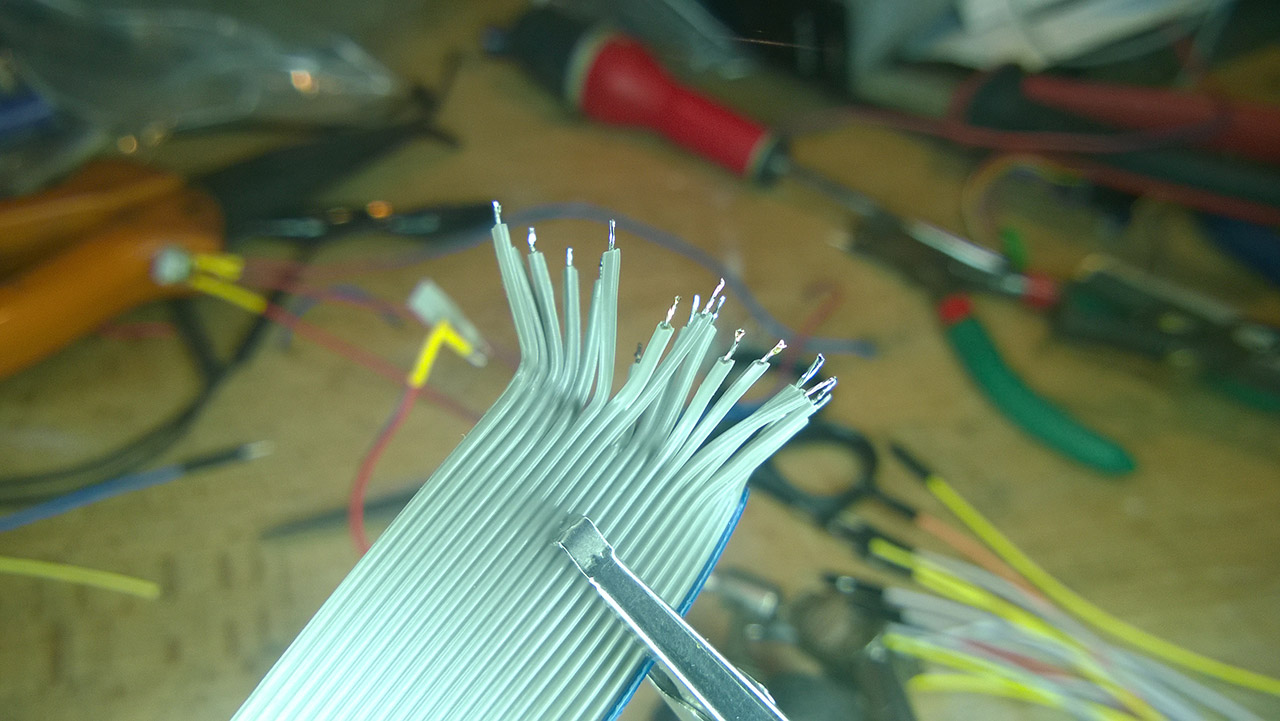

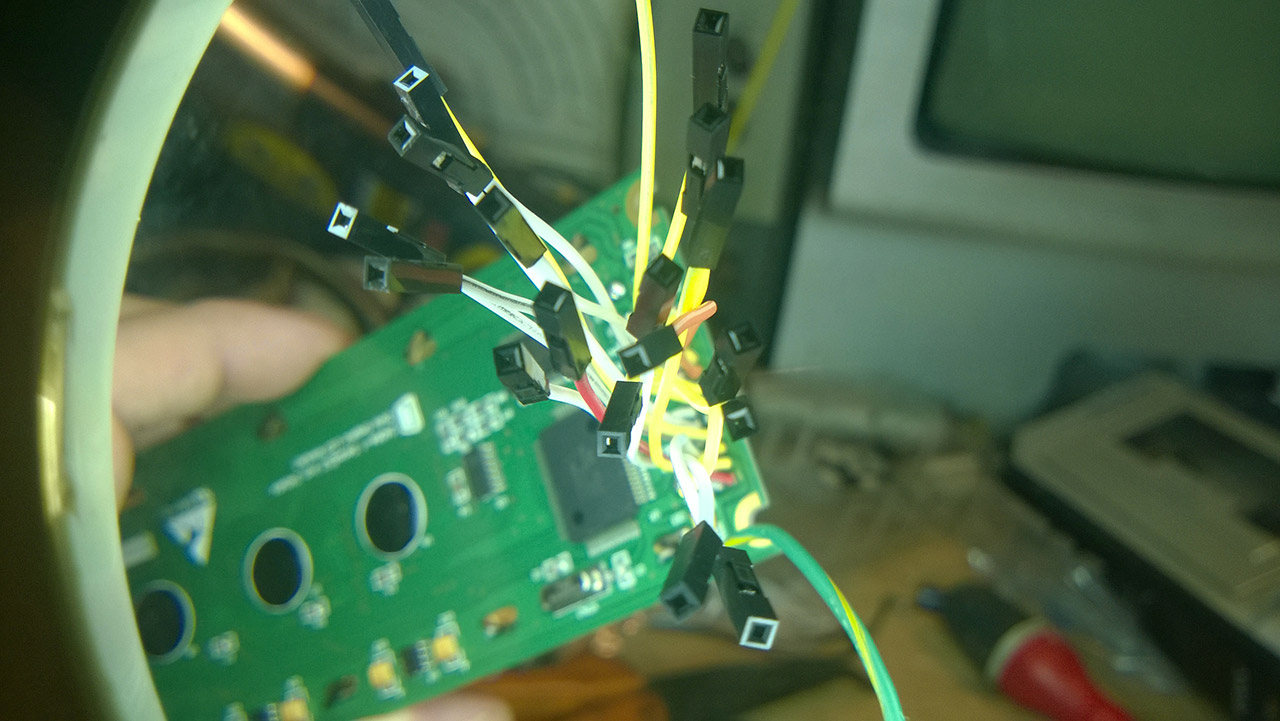

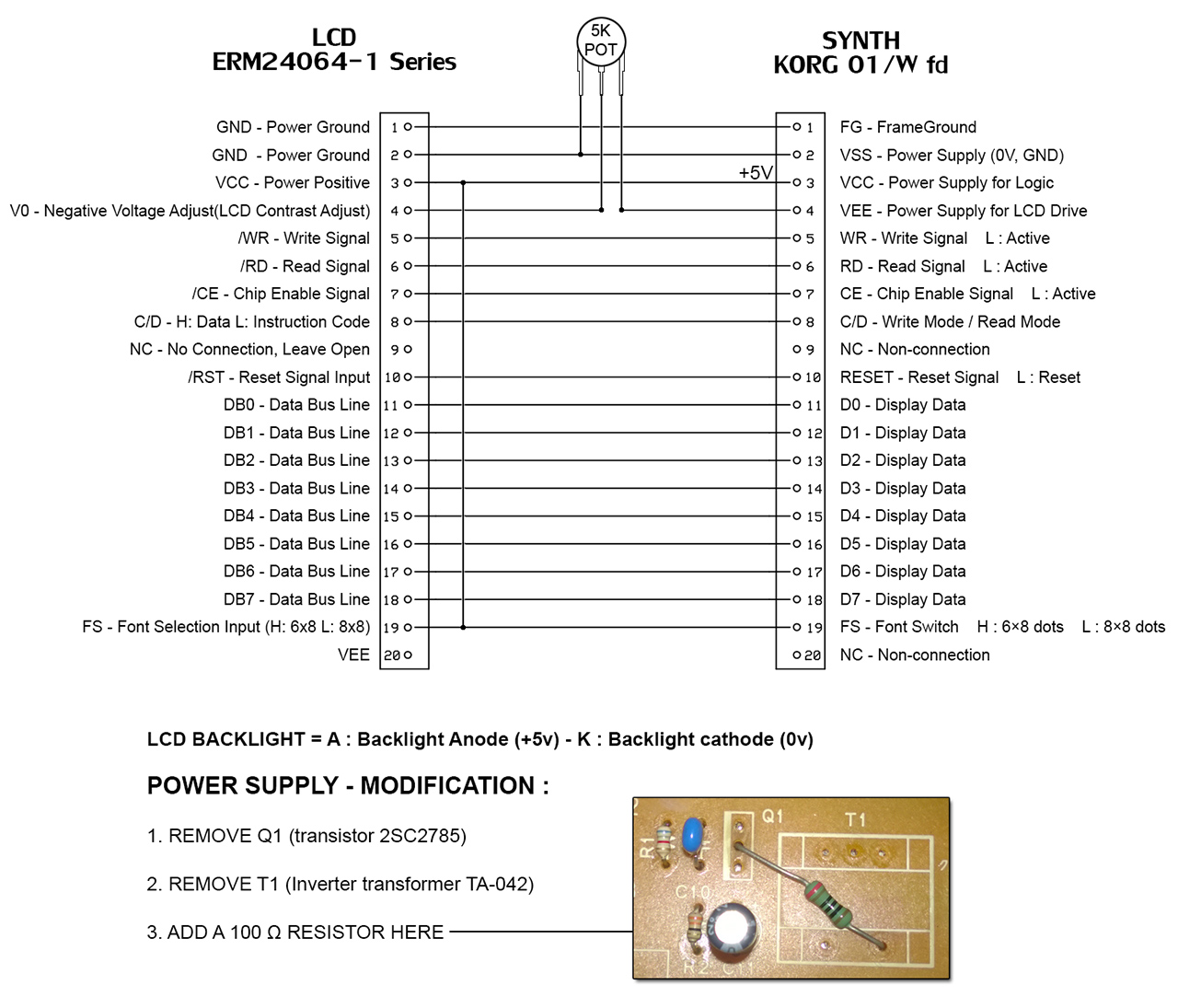

Sur base d'info sur le web j'opère quelques modifs sur la carte du PSU afin de délivrer le 5V nécessaire aux LEDs du backlight, je vire la haute tension qui (sifflait grave), je soude la nappe, je rajoute un pot de contraste.
Sur la carte du PSU je ne remarque pas de problèmes majeurs concernant les condos, juste deux 1000µf qui affichent +-870µf, je les remplaces par acquis de conscience, tous les autres affichent les bonnes valeurs.

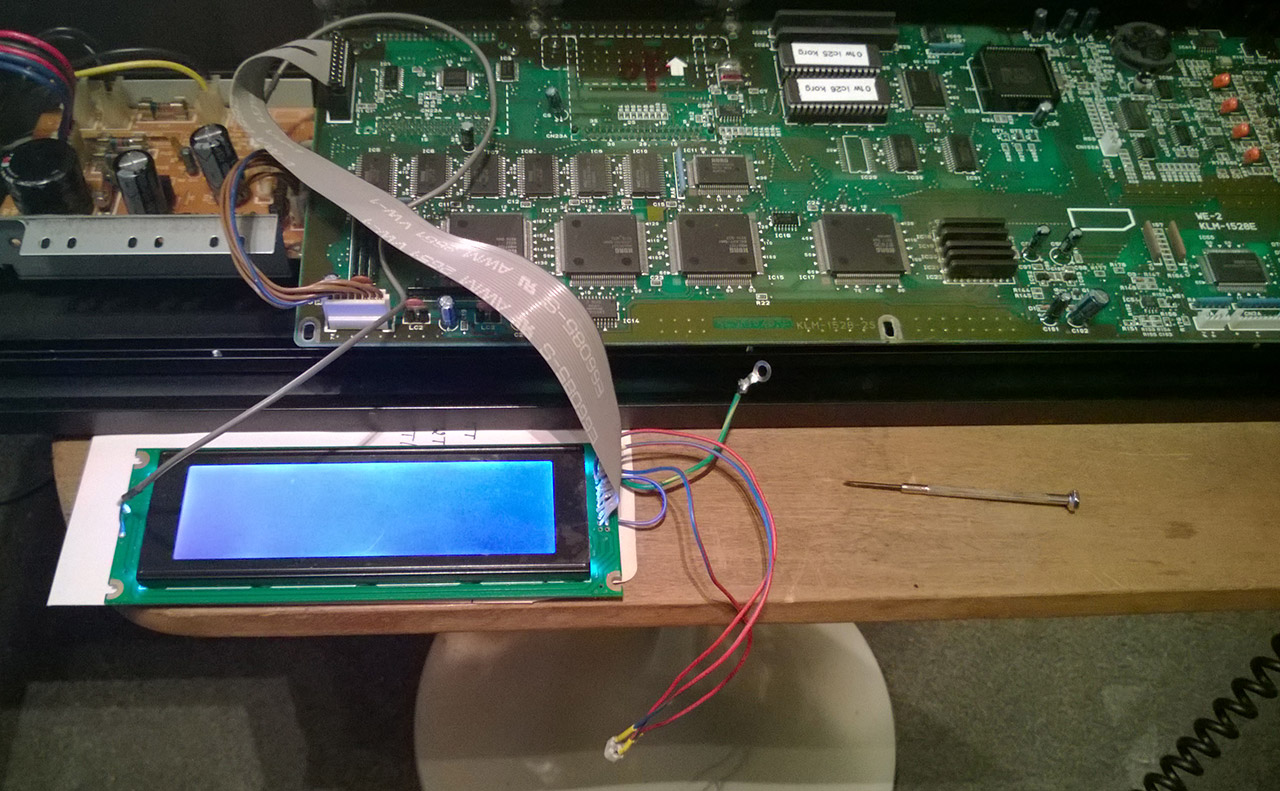

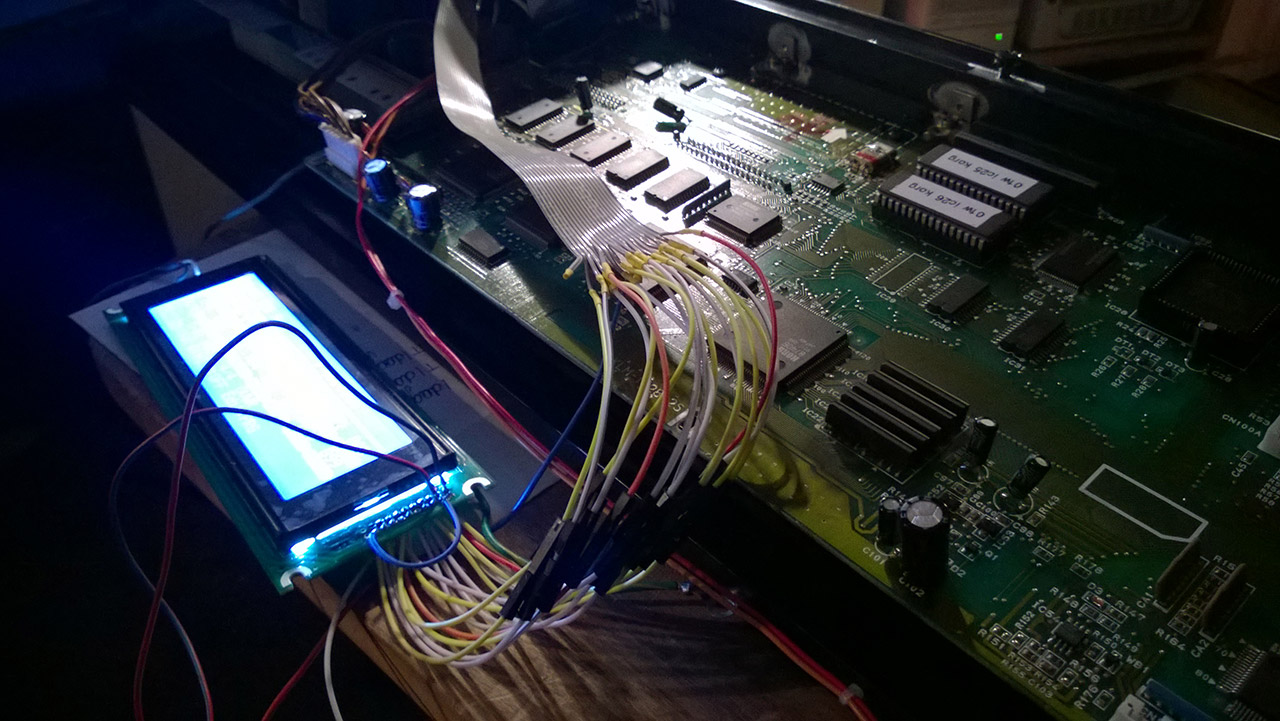

Avant de poursuivre, je tiens à tester mon nouveau display et analyser de plus prêt ce Boot intermittent. Je connecte juste la motherboard au transfo, le display et le panel -> blank screen à tous les coup cette fois.
L'écran est bien rétro éclairé, on voit quelques lignes type datas quelques millisecondes à l'allumage, exactement ce que je voyais sur l'écran d'origine, en fait il à l'air de fonctionner impec, c'est juste que ce problème de boot datant d'avant mes réparations est désormais permanent.
Je me dis, peut-être qu'il faut que les autres éléments soient connectés (FDD, clavier, etc.) mais non, idem.
Je suspecte la pile, elle affiche 2,8v au lieu de 3v, je la remplace, idem
Malgré l'absence de led sur le panel je tente de réinitialiser via reset + compare à l'allumage, toujours rien
Je teste donc tous les condos de la motherboard mais ils sont tous ok, j'en ai remplacé juste deux qui, tout comme du côté de l'alim, affichaient une valeur légèrement en-dessous : 85µf au lieu de 100µf, toujours rien.

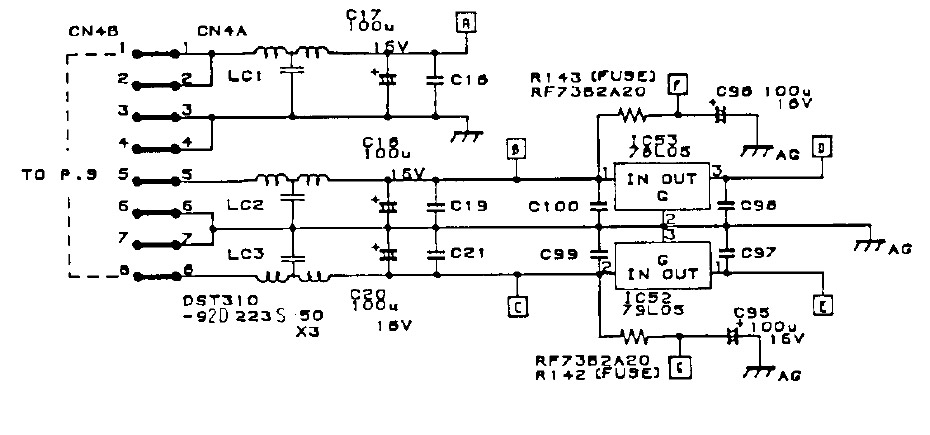

Je teste à nouveau les voltages en sortie de l'alim mais avec motherboard connectée cette fois, j'ai bien le +5V mais par contre pour le +12V et -12V je mesure +11,6V et -11,8V, est-ce que cela suffirait à expliquer mon problème d'après vous ?
Si le problème est sur la MB, je ne vois pas trop ce que je peux tester d'autres à part ces condos, le reste est tellement complexe ... l'idéal serait qu'on m'indique des points tests à vérifier histoire de cibler où ça coince.
Toutes information est la bienvenue
