RSF Kobol expander output VCA défaillante

[debriff]

Salut les grenouilles

Après quelques années d'absence sur ce forum, je reviens suite à une petite discussion whatsapp avec Pascal-Push-Pull cet après-midi (on habite 15 km l'un de l'autre) pour trouver une solution à un problème que j'ai avec mon RSF Kobol Expander (oh la rareté !).

Tout le synthé fonctionne sauf la sortie VCA. Elle fonctionnait normalement quand je l'ai acheté, ensuite la sortie audio VCA son commençait à merder un peu, genre faux contact, en triturant un peu le jack ça revenait aléatoirement. Puis, depuis quelques temps, je n'obtiens plus de son à la sortie. Est-ce un condensateur qui a grillé ? Un op amp de sortie qui est mort ? Le contact jack qui s'est déconnecté de quelque chose ?

Il parait que Sébastien de MOS-LAB s'y connait un peu en RSF Kobol, j'écoute volontiers son avis éclairé

[patroche]

c'est toujours delicat de conseiller pour une panne a distance. Tu peux toujours regarder ma doc http://www.crazy-patroche.com/2017/07/e ... der-1.html

[BLT]

Ca sent le jack encrassé/oxydé.

[debriff]

Merci Patroche pour ce lien que je mets immédiatement dans mes marque-pages, good job

BLT, ça peut se nettoyer/désoxyder sans ouvrir la bête un jack ? si oui, avec quel produit (et des cotons tiges ??).

S'il faut remplacer le jack, c'est les grosses manoeuvres Patroche ? Gros démontage pour ça ?

[BLT]

Pour nettoyer correctement ce type de jack, mieux vaut le démonter et y aller avec une lime ou une petite brosse métallique éventuellement montée sur une Dremel, ne va surtout pas l'inonder de contact spray par l'extérieur, même en frottant avec un coton-tige ça n'aidera pas et ça fera de belles coulées grasses et odorantes à l'intérieur.
Tant qu'à le démonter et comme c'est un modèle standard Cliff toujours dispo aujourd'hui qui doit coûter environ 1€, autant le remplacer par un neuf.
Et ouvrir le synthé permettra de voir si ce n'est pas simplement un câble déconnecté.

[polyconnect]

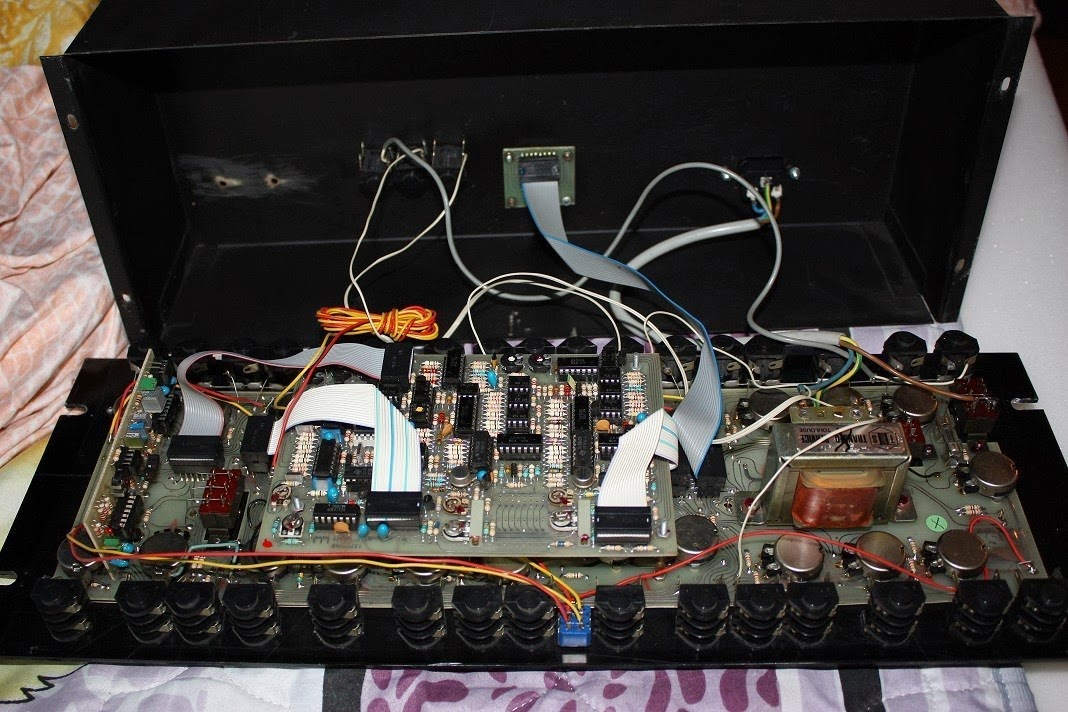

C'est dingue ce gros transfo en porte-à-faux connecté directement sur la PCB...

[Calum]

Oui, conception bizarre. Systématiquement, je déporte le transfo près de la Suko secteur, sur le fond du boîtier, ainsi que le fusible secteur, avec un porte-fusible adapté....

[Biosynth]

Tu utilises ton kobol sans clavier branché?
Si c’est le cas vérifie l’embase jack du GATE IN.

[BLT]

D'après les infos sur le blog de Patroche, l'embase gate in n'est pas un jack à coupure comme sur le MS20, donc je ne vois pas comment elle serait en cause pour ce problème.

[Biosynth]

Si, il est à coupure avec la masse.

[patroche]

Je confirme il est bien a la masse c'est un oublie sinon quand on retire le jack le synthé se mettrai a chanter

[BLT]

OK merci pour la précision.

[alain6870]

Salut à tous,

J'interviens dans ce forum car, j'ai constaté que le rack ouvert photographié plus haut présente une modification par rapport à la façade du rack présenté juste au-dessus.
Il y a un interrupteur câblé supplémentaire.
De quoi s'agit-il? Et pourquoi ces différences entre les deux images?

[BLT]

Cette photo vient d'un post sur matrixsynth de 2013 http://www.matrixsynth.com/2013/09/ultr ... nalog.html" onclick="window.open(this.href);return false;
Ce n'est donc sans doute pas le Kobol dont parle debriff, qui d'après ce qu'il écrit ne l'a pas ouvert, mais une photo glanée sur le net.

[pjmnc]

ce switch se dirige vers la carte noise / lfo, j'imagine qu'il permet de choisir entre le white ou le pink noise.
