[Oberheim] DX en arrêt suite… fumée Au feu…

[erd]

Bonjour à tous,
Hier en pleine session de musique à la maison; J'allume ma boîte à rythme DX et celle-ci produit de la fumée…
Elle a bien fonctionné ces derniers temps et sans problème. Je stoppe l'alimentation (bouton) assez rapidement.
Et j'ouvre… Mauvaise odeur… et fumée
et le fusible en place de 5A/250 v n'a pas claqué…Dommage…

En y regardant d'un peu plus près je penche pour un problème d'alimentation :
Voici la photo du transformateur en 110/230 V vers Je suppose vers 2 fois 5 V ; il comporte l'inscription 5610 20 KING MAG 5283


• 1 • Peux-on me confirmer le 2 fois 5V en entrée ?

Mais je souhaite de l'aide pour son remplacement… et au besoin une aide dans ce sens pour savoir si je dois stabiliser ou pas.
je n'ai plus besoin de la possibilité du 110 V.
Si c'est plus simple de remplacer à l'identique (je n'ai pas trouver sa référence), dîtes-le moi.

•2 • Sinon, quel choix de transformateur 220V/…
Quel ampérage pour les 2 sorties (je suppose) en VA
Et toute information que vous trouverez utile (lien vers un site de vente du transfo,…)

• 3 • Ou une autre combinaison :alimentation et stabilisation avec transfo (torique ou pas) dans un petit circuit prêt à monter…

A bientôt de vous lire

[erd]

Je relance en simplifiant…
Quelle alimentation sur une DX [Oberheim] pour remplacer celle-ci qui a cramée (sachant que je n'ai pas besoin de l'alternative 110V) en presque prêt à installer ?

[ohmstudiste]

Es tu certain que c’est le transfo qui a cramé ?
Pour en être certain je le testerai hors circuit pour voir s’il délivre toujours des tensions en secondaire.

[Push-Pull]

D'expérience avec les produits Oberheim de cette époque, c'est le plus souvent les ponts redresseurs ou les régulateurs (7805 7812 etc) qui crament.

Comme le suggère très justement ohmstudiste, commence par checker les différentes tensions.

[ohmstudiste]

Oui j’allais ajouter que les ponts redresseurs sont connus pour être un peu sous dimensionnés sur les DX. Et s’il y a eu fumée ce serait plus probable que cela vienne d’un des deux que des régulateurs (qui meurent sans fumée habituellement).
Par contre normalement le fusible est un 500mA lent donc si tu as un 5A c’est pas normal et ca peut expliquer cela.
Et la prise secteur inclut un filtre, voir si le soucis ne vient pas de là.

[erd]

Salut à tous, Merci pour vos réponses.
Un problème connexion depuis vos derniers messages…m'a empêché de progresser… Résolu avec Push [merci à lui] et ajouté à sun rejet de "CAPTCHA" non visible. OUFFFFFF…………
À bientôt… Eric

[erd]

Merci pour vos messages… Je vais vérifier les tensions (celles en secondaire) …
Si je change le pont redresseur, qu'est-ce que je peux mettre pour les remplacer par du plus costaud ?
NB : je suis un peu là en alterna (petit soucis de santé)…
Je vais changer aussi le fusible… Mais je ne sais pas si c'est un rapide ou temporisé…
Et je vais regarder également la prise "filtre".

[erd]

Bravo, c’est bien le pont redresseur 8223 qui a cramé. Merci bien… pour vos pistes Push-Pull et ohmstudiste
Les tensions sont bonnes.
Le fusible n'était pas le bon : à changer aussi.

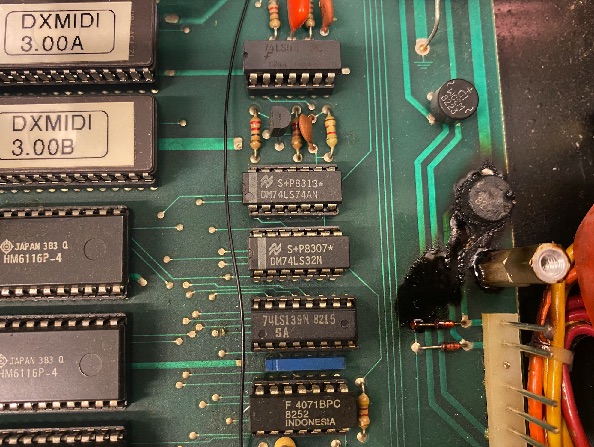

Voici la vue… avant changement du pont redresseur.
Le nettoyage de la zone à faire…

[ohmstudiste]

Il a pas fait semblant celui là…
Ça me fait penser qu’il y quelques jours je bossais sur un Elka OMB5 que j’avais réparé et qui fonctionnait parfaitement, je faisais des essais de remplacement de sons d’éproms, lorsqu’une grosse fumée accompagnée d’un pssschit est apparue. L’odeur m’a de suite fait penser à un condensateur RIFA qui lâche.
Et c’était bien le cas sauf que dans l’Elka il est inaccessible et caché dans l’ensemble filtre prise Europa, du genre de celle équipant la DX.
Je ne pense pas que ce soit des RIFA chez les américains a l’intérieur du filtre, sinon il aurait certainement déjà lâché depuis un moment sur ma DX.
D’expérience lorsque je récupère un appareil avec un RIFA et que je ne remplace pas directement il a tendance à cramer rapidement (quelques heures d’utilisation). Je mets ça sur le compte de ma tension secteur qui est plutôt à 245v pour des RIFA qui sont donnés je crois plutôt 230v. Ou même si c’est 250 vu leur âge ils ne doivent pas apprécier.

[erd]

Oui là aussi il est caché sous une autre carte et je ne te parle pas de l'odeur dans la pièce… Trois quart d'heure avant de se séparer du parfum. Et peut-être que si le fusible avait été le bon, cla panne ne serait pas apparu à ce moment là mais plus tard. Mais cela arrive sur la marque. NB : encore merci aux grenouilles qui m'ont orienté…

[erd]

Voilà, tout fonctionne : changement du fusible et remplacement par un pont de diode plus costaud.
