Un mixer / splitter passif pour minijack, tinijax et banane

[BLT]

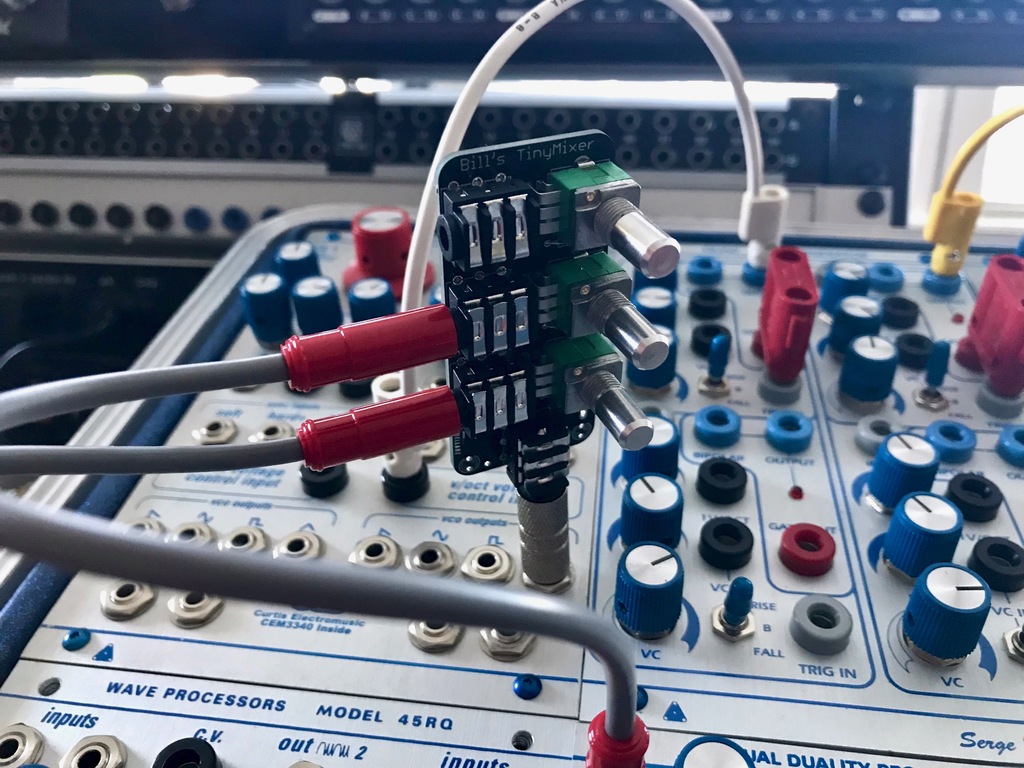

Un client m'a demandé un petit mixer passif, on a cogité dessus et ça donne ceci
- pas besoin d'alim, c'est passif
- mixe des signaux audio ou CV, 3 entrées mono ou stéréo, 1 sortie mono ou stéréo, avec atténuateurs
- splitte des signaux audio ou CV, 1 entrée mono ou stéréo, 3 sorties mono ou stéréo, avec atténuateurs
- accepte des connecteurs banane montables verticalement ou horizontalement
- accepte des connecteurs minijack (qui fonctionnent aussi avec des tinijax) mono ou stéréo
- peut servir de convertisseur de format banane/minijack/tinijax
- des LEDs montrent l'activité de chaque canal (ça fonctionne seulement avec des signaux CV)
- peut se brancher directement dans une prise du module

Evidemment, les signaux entrants sont légèrement atténués.
