MFOS Vocoder

[zephyrin]

Merci pour le conseille j'ai trouvé la datasheet c'est un 40V 2A

[raoulblues]

oui c'est d'ailleur ecrit dessus ( B40C2000)
je t'ai dit 3 amperes
j'aime bien toujours "surdimentioner"
chaque montage dépend pour beaucoup de la qualité de son alimentation

[zephyrin]

J'ai reçut le PCB du vocoder MFOS, je vais commencé à l'assembler

[zephyrin]

Voici une première photo des PCB


http://img.audiofanzine.com/image.php?l ... _id=264934

[chok]

au boulot, calmement, avec méthode et supports de IC tulipe

[zephyrin]

En fait j'ai finit de souder les résistances je suis passé au condensateur céramique.
Par contre il me manque les deux résistances de 160k je mettrais temporairement une de 10k et une de 150k en serie si je ne fais pas de commande avant la fin du montage ...
J'ai envie de mettre de mettre des potards externe à la place des trimmers pour ajuster la Fréquence mais du coup je ne sais pas si cela est réalisable...
idéalement je mettrais bien des 100k linéaire avec un cran au milieu mais cela suppose que le calibrage soit autour de 50k pour les trimmers ...

[zephyrin]

deux autres photos



http://img.audiofanzine.com/image.php?l ... _id=265045



http://img.audiofanzine.com/image.php?l ... _id=265046

[chok]

A cette vitesse là, il fonctionnera ce WE, non ?

[zephyrin]

Non je pense pas j'ai commencé il y a deux jours et je fais cela le soir. Je soude à peu prés une centaine de composant en 2 heures. Il y a surtout le câblage qui risque de prendre du temps. Donc je dirais plutôt le week end prochaine. Sauf si le WAF (woman acceptance factory) est trop bas

[diplodocus303]

woman acceptance factory:lol:

Punaise je connais ça. Elle vient débouler en me criant dessus.

[chok]

bon idée de post

[zephyrin]

Pareille ou pire , je vois qu'elle est en colère donc c'est pas la peine de compter faire des soudures
Pour le vocoder le positionnement des composants est clairement plus facile que sur une 9090 c'est très symétrique pour des valeurs identiques et c'est normale puisqu'il a 12 filtres dont 10 passe bandes avec des valeurs de composants en communs ...

[zephyrin]

chok en fait tu avais raison je viens de finir de souder tous les composant . Il me reste l'alimentation et le câblage (potard prises et switch )

[chok]

j'ai toujours raison, sauf quand j'ai tort

[zephyrin]

Hier j'ai finit de monter ce vocoder
Je vais sans doute tester cela ce soir si j'arrive à trouvé assez de TL72

[BLT]

j'ai toujours raison, sauf quand j'ai tort

Je dirais plutôt "et quand j'ai tort, j'ai raison d'avoir tort"...

[zephyrin]

J'ai pu tester le vocoder hier soir avec le générateur de son interne et le résultat est pas mal du tout voir mieux que les démos du site ...
Par contre j'ai des parasites sans doute du à un problème de masse ...
J'ai pas fait le tuning des Timmer je les ai simplement positionné sur 50k et c'est déjà très intelligible.
Ray avez l'air de dire que cela ne servait pas de les extérioriser, je vais faire quelque testes et faire le calibrage pour me rendre compte si c'est intéressant ou pas d'avoir accès à ce réglage pour chaque bandes.
Je vais aussi ajouter la modification du volume pour chaque bandes.
Il me reste à faire essai avec un son externe ...

[zephyrin]

Je reveille ce sujet car je viens de recevvoir les panneaux qui vont me permettre de finaliser ce Vocoder



Par contre je suis un peu dégouté car celui de la Face avant est légèrement abiné, j'ai demandé à Schaeffer ce qui c'était passé.

Je posterais d'autre photo une fois la machine assemblée dans son boitier ....

[chok]

Sans indiscrétion, ça t'as coûté combien en tout ? (les faces je veux dire)

[zephyrin]

Les prix sont hors taxe car j'habite en Suisse
Pour le panneau avant 81.42 €
Pour le panneau arriere 37.69
20€ de frais port pour la Suisse

Un total 139.51 € il y aura sans entre 20 et 30 CHF de frais de douane
Petite précision c'est moi qui fournit les panneaux il faut donc encore ajouter 30CHF de frais d'envois.
Je m’aperçoit que j'ai plusieurs projet en stand by qui attend leur panneau et que souvent cela coutent aussi cher que électronique voir plus ...

Cela pourrait d'ailleurs faire l'objet d'un sujet

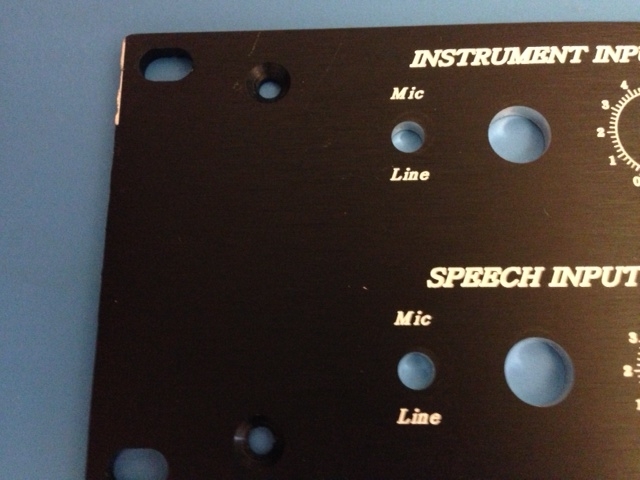

Une photo ou on voit bien le défaut non présent à l'envois qui me semble avoir été fait par un outil ...
