Eurorack Faces avant?

[Portamento]

Je fait tout en 128.5 conformément à la specif ci dessous
http://www.doepfer.de/a100_man/a100m_e.htm" onclick="window.open(this.href);return false;

[Zek]

Je fais remonter, car je viens d'assembler un module qui sonne super bien mais dont le panel est d'une laideur incommensurable. J'essaye de trouver les gabarit sur le github du concepteur, mais j'ai du mal.
Quel type de fichier dois-je chercher? Il y a un .pcbdoc mais je ne sais pas à quoi ça correspond.
Merci!

[Stan il se Lasse]

Merci c’est très sympa, mais pour le format Eurorack la hauteur est de 127mmm es tu équipé pour faire les découpes propres ?

Bonjour "Stan il se Lasse" pour la mesure de 127 mm je me demande si c'est pas plutot 128 mm ? car j'ai découpé mes façades à 127 et il me manque 1 millimètre pour le perçage des trous de fixation ! à vérifier donc...

oui en effet c'est bien cela... j'avais foiré moi aussi mes façades du coup... mais les prochaines je les ferai en 128 tout court car parfois ça rentre avec un chausse pieds... même les Doepfer

[Stan il se Lasse]

Bonjour à tous.
je reviens vers vous pour les façades de mon modulaire... j'ai acquis nombre de modules DIY à finir et à poser sur façades de surcroit...
je galère à trouver un prix correct et pour l'instant je ne comprends rien aux softs de réalisation de PCB... j'en ai essayé un qui m'a l'air imbuvable...
quelqu'un aurait-il déja essayé de faire imprimer sur du Dibond ? https://www.printoclock.com/panneaux-al ... EUEALw_wcB
pour l'exemple...
si oui, vous avez des photos ?

[Plezio]

Salut Stan,
J'ai pendant un moment envisagé d'utiliser du Dibond, mais finalement j'ai fais appel à Frank Röllen de frontpanels.de !

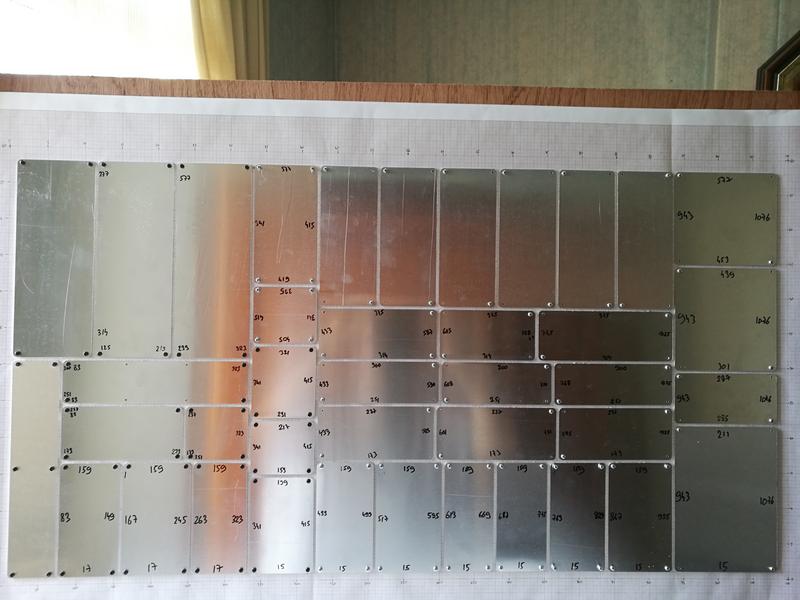

J'ai pu ainsi obtenir 40 façades en alu anodisé de 2mm d'épaisseur à 5.95€ l'unité TTC, plus 16€ de frais de port pour le nord de la France. Pour limiter les frais, j'ai simplement demandé des façades vierges avec uniquement les trous de fixation percés. Je me suis occupé du reste moi-même...
Le prix est d'autant plus intéressant que les modules ayant des tailles disparates (mon synthé est un modulaire précablé), l'équivalent chez le concurrent allemand que tout le monde connait aurait coûté 4 fois plus cher...



La sérigraphie, dessinée dans Inkscape, est imprimée sur des feuilles beige clair passées dans une plastifieuse avec un rendu mat et collées au néoprène. Je suis content du résultat : en étant soigneux c'est propre, et en cas de problème c'est facile de recommencer !

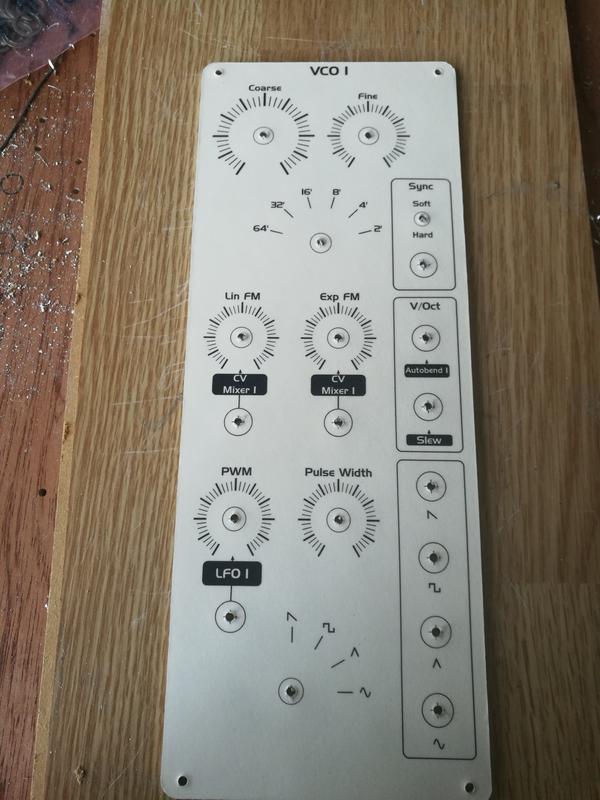

Ici un VCO Yusynth :

[Spraytex]

C'est super chouette!
Et cela donne des idées .

[sink]

Un truc qui marche bien, c'est de récupérer des vieilles tours de PC : cela fait de bonnes plaques d'alu, généralement d'une épaisseur idéale.

Une technique extra (mais onéreuse) pour imprimer sur de l'alu, c'est le Thermark : c'est une sorte de bombe de peinture que l'on applique uniformément sur la plaque d'alu. Ensuite, on passe la façade dans une graveuse laser (bien entendu, il faut avoir accès à un tel équipement), qui va fixer durablement le produit sur les zones à imprimer. Une fois le passage dans la graveuse effectué, on dégrave la plaque à l'eau et cela donne des belles finitions.
La bombe n'est pas donnée (environ 100€), mais avec une seule bombe on doit pouvoir faire plus d'une dizaine de plaques...

Pour de petites séries, la sérigraphie c'est top. Par contre, pour une pièce unique, c'est un peu sortir l'artillerie lourde :)

[Snikpout]

Pour mes protos, j'ai pris des faces avant alu Doepfer classiques (pas les versions noires) et des feuilles polyester blanc mat adhésives repositionnables : https://www.novalith.com/polyester-adhe ... -1296.html" onclick="window.open(this.href);return false; . C'est un nouveau produit que j'ai découvert récemment en cherchant une solution pour mes faces avant.

Pour une quarantaine d'euros, ces feuilles polyester sont top, on peut se faire une grande quantité de faces avant,le rapport qualité/prix est imbattable. En version repositionnable, on a en plus droit à l'erreur, avec décollage et recollage une vingtaine de fois (testé) sans altération de la colle. Pour ma part, j'utilise l'imprimante laser couleur du boulot
Je n'ai pas testé la version transparente, à voir.

Il existe aussi des versions pour imprimante jet d'encre (j'ai fait la semaine dernière des essais au boulot pour de la signalétique industrielle avec un traceur Canon), je trouve que le rendu est un peu différent (c'est en version satinée) mais c'est très classieux

Bien sûr ça ne remplace pas une vraie sérigraphie ou une gravure pro, mais pour des protos c'est largement suffisant.

[lulrik]

Sympas vos méthodes, je note !

Ici je prend des panel doepfer que je perce et annote à la main ! ça marche, c'est pas cher et je trouve ça jolie !
