Bonjour,

en 2009-2010 j'avais commencé un clone de 808 et après quelques mois de construction et pas mal de petits problèmes elle a fini par terminer au fond d'un carton
je viens de la ressortir du placard pour enfin essayer de la terminer
elle est basée sur les pcb microlarge et une midibox comme séquencer
toutes les parties analogiques fonctionnent mais j'ai plusieurs autres problèmes
le circuit de noise capte pas mal de résonances "bruits" venant de la partie numérique
comment faire pour isoler et filtrer les parties analogiques ?
j'ai installé des ferrites bead sur les + et -15V de chaque board mais il reste toujours une sorte de bruit numérique ...
des idées ?

Voilà un petit aperçu du problème sur le clap où on entend bien les fréquences indésirables




en meme temps voila le bd qui lui fonctionne impec












bonne journée

J'ai vu sur les photos que tu as deux transfos et, je suppose donc que tu as réalisé un circuit pour le 5V et un circuit pour le +/- 15V. Pour éviter le bruit, il faut que les masses soient réparties en étoile. Les masses du circuit 5V et 15V doivent être reliées en un seul point le plus tôt possible après le redressement. Contrôle également tous les circuits de masse pour voir si un circuit ne possède pas un "boucle" càd qu'un composant est relié à la masse par deux endroits distincts du circuit.

Normalement tous les circuits sont exempts de bruit sauf le clap dont le niveau est supérieur aux autres. Pour tester, je te conseille de brancher un à un l'alimentation de chaque voix et de tester toutes les combinaisons de potentiomètres de modulation pour découvrir le circuit incriminé. Tiens nous au courant de tes avancements, tu es presque au bout de ton montage ça serait dommage d'arrêt en cours de route...

à toi bientôt la


PS: J'ai des soucis pour écouter les flash "soundcloud" sur mon vieux MAC. Mais en me connectant sur ta page Soundcloud, j'ai pu écouter tes deux enregistrements qui me semblent sans bruit superflu... Le VCA du CLAP est à revoir car celui-ci ne se ferme jamais entièrement et laisse passer le bruit. Je crois que c'est la l'origine de ton problème. Utilises un BA6110 en lieu et place du BA662.

alain6870 a écrit :J'ai vu sur les photos que tu as deux transfos et, je suppose donc que tu as réalisé un circuit pour le 5V et un circuit pour le +/- 15V.

yep

alain6870 a écrit :Les masses du circuit 5V et 15V doivent être reliées en un seul point le plus tôt possible après le redressement.

elles ne sont pas reliées ensemble, reliée elle génère encore plus de bruit ...


Voilà un exemple avec les masses reliées directement dans la partie Psu, le buzz en est accentué

alain6870 a écrit :Pour éviter le bruit, il faut que les masses soient réparties en étoile. Contrôle également tous les circuits de masse pour voir si un circuit ne possède pas un "boucle" càd qu'un composant est relié à la masse par deux endroits distincts du circuit.

je viens de tester tous les circuits et je n'ai trouvé aucune boucle de masse

Très beau projet, bon courage pour la suite!

elles ne sont pas reliées ensemble, reliée elle génère encore plus de bruit ...

!!!!!!!!!

Il faut pourtant que tes masses soient reliées entre-elles sous peine d'avoir pour tes voix une tension flottante en entrée de TRIG. (+5V à partir de la masse du circuit +5 et éventuellement +2V ou +12v, ou + 13V vu depuis le circuit +15/-15.)

Les boucles de masse sont très difficiles à trouver. (J'en sais quelques chose!) Pour la trouver, le faut un contrôle visuel accru et tenace. Testes également au multimètre tous les points de masse du circuit avec ceux aux alentours, si ça sonne et que ce n'est pas prévu pour, tu as gagné.

Pour voir si la ronflette provient du circuit 5V, débranche entièrement celui-ci et teste le circuit audio sans le séquenceur.

Enfin, n'oublie pas ton circuit clap, qui génère énormément de bruit. Déconnecte le et vérifie les autres sortie audio.

voilà quelques pistes pour t'aider dans ta mise au point. Tiens nous au jus.

Problème résolu en reliant les masses et en ajoutant 2 condensateurs de filtrage sur les +-15v du VCA de la partie noise

alain6870 a écrit :
Il faut pourtant que tes masses soient reliées entre-elles sous peine d'avoir pour tes voix une tension flottante en entrée de TRIG.

merci du conseil du coup mon circuit d'accent fonctionne impeccablement
et du coup elle se trouve parfaitement fonctionnelle il ne me reste qu'a debuger les partie instruments ...
quelqu'un possédant une vraie tr-808 pourrait-il me faire des samples de chaque instrument pour les comparer au clone ?
aussi quelqu'un sait-il à quelle fréquence accorder la cowbel ?
merci

erwanone1 a écrit :Très beau projet, bon courage pour la suite!

merci

aussi quelqu'un sait-il à quelle fréquence accorder la cowbel ?

Salut Yoda,
tu dois accorder le premier oscillateur (TM1) pour un période de 1.85ms soit 540.540hz et le deuxième (TM2) 1.25ms soit 800hz. Si la plage de réglage des trimmers ne te permet pas d'obtenir ces fréquences tu peux jouer sur les valeur de R44 et R45.

Beau projet en tous cas ;)

xarolium a écrit :

aussi quelqu'un sait-il à quelle fréquence accorder la cowbel ?

Salut Yoda,
tu dois accorder le premier oscillateur (TM1) pour un période de 1.85ms soit 540.540hz et le deuxième (TM2) 1.25ms soit 800hz. Si la plage de réglage des trimmers ne te permet pas d'obtenir ces fréquences tu peux jouer sur les valeur de R44 et R45.

Beau projet en tous cas ;)

ok mais je vois pas comment le faire avec mon vieux oscilloscope analogique ...
je suppose qu'il y a moyen de le faire via un software ?
quelqu'un a-t-il un programme à me conseiller ?
merci

Quel est le problème avec ton oscillo . je pense au contraire que c'est parfait

J'ai fait comme toi la mienne est aussi au fond d'un carton







Il faut que je fasse le séquenceur sur un seul PCB la c'est trop fragile et trop chiant à sortir avec tous les câbles

xarolium a écrit :Quel est le problème avec ton oscillo . je pense au contraire que c'est parfait

bah je ne m'y connais pas trop en oscillo mon utilisation se limite à visualiser un signal

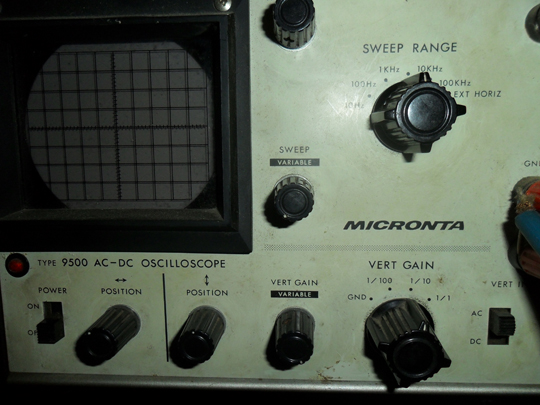

comment arriver à mesurer une fréquence de 540.540 hz avec ça ==>

du coup j'ai accordé la cowbel l'oreille

zephyrin a écrit :J'ai fait comme toi la mienne est aussi au fond d'un carton

la jack board et ton alim me disent quelque chose on ne se serait pas croisé sur un autre forum par hasard ?

zephyrin a écrit : Il faut que je fasse le séquenceur sur un seul PCB la c'est trop fragile et trop chiant à sortir avec tous les câbles

si tu as besoin je peux te donner les typons de mon seq en PDF ...

Alors je connais ce type d'oscilloscope mais je pense que quand tu le règles sur 100hz par exemple cela veut dire que les 10 division horizontal corresponde a 100hz soit une periode de 10ms soit 1ms par division . Ensuite tu règles TM3 ou TM4 pour avoir ta période de 1.85ms et 1.25ms
Je ne suis pas sur de ce que j'avance mais cela me parait logique comme démarche.

la jack board et ton alim me disent quelque chose on ne se serait pas croisé sur un autre forum par hasard ?

Oui ce sont bien les tiens on s'est croisé sur le forum de midibox

si tu as besoin je peux te donner les typons de mon seq en PDF ...

Merci, pour le sequencer j'ai choppé une bonne partie du schéma (pas complet et avec des erreurs ) de la MB808 au format eagles et j'ai isolé la partie séquenceur.
Il me reste à placer les composants comme il faut sur la board. Si tu veux je pourrais te le passer.

A un moment j'ai eu tous d’opérationnellement sauf que je n'ai pas fait le circuit de l'accent et comme l'accent n’était pas alimenté j'avais pas de son
C'est quand j'ai voulu retester la machine en pluggant l'accent au 15V que la partie séquencer c'est mis à déconner. J'ai donc mis le projet de coté en attendant de refaire le sequenceur sur une seule carte et surement de façon industrielle ...

Sinon il existe maintenant les boards pour la partie voix qu'à fait Christian ici

http://www.christian-hartig.de/TR-8060/

Ce sont les même que les notres mais sous une seule carte. J'ai un kit en stock que je vais aussi monter ..

xarolium a écrit :Alors je connais ce type d'oscilloscope mais je pense que quand tu le règles sur 100hz par exemple cela veut dire que les 10 division horizontal corresponde a 100hz soit une periode de 10ms soit 1ms par division . Ensuite tu règles TM3 ou TM4 pour avoir ta période de 1.85ms et 1.25ms
Je ne suis pas sur de ce que j'avance mais cela me parait logique comme démarche.

merci pour les presisions

zephyrin a écrit : Merci, pour le sequencer j'ai choppé une bonne partie du schéma (pas complet et avec des erreurs ) de la MB808 au format eagles et j'ai isolé la partie séquenceur.
Il me reste à placer les composants comme il faut sur la board. Si tu veux je pourrais te le passer.

oui je veux bien j'avais commencé un autre seq dans eagle mais je n'ai pas eu le courage de le terminer ...

aussi j'ai un problème avec la cymbale le decay ne fonctionne pas
j'ai vérifié toutes les valeurs des résistances et des condensateurs tout est correct
pas de piste coupée non plus
tous les triggers arrive bien au transistors
mais le signal s'arrête à Q18 et D5
par contre le signal passant par Q17 arrive bien à la sortie ...





des idées ?

Je t'ai envoyé les fichiers par mail
Sinon tu peux regarder sur le site de Christian il y a des schéma concernant les trois carte.

http://www.christian-hartig.de/TR-8060/page6/page6.html

Pour le decay de la cymbale il faut enlever un strap il me semble, j'ai eu le même probleme à l'époque.
