Anafrog

Pour un nouveau module Eurorack, je voudrai mettre un MIDI IN et OUT sans consommer trop de place en façade. Je me suis donc tourné vers le standard TRS" (tip-ring-sleeve) défini par MIDI Association.
https://www.midi.org/articles-old/trs-specification-adopted-and-released

Par acquit de conscience, avant de finaliser les PCB, j'ai demandé à un ami qui a un beatstep pro de sonner les adaptateurs MIDI fourni par arturia. La surprise ces adaptateurs sont à l'envers. C'est à dire le Tip et le Ring inversé. Tu coup je ne sais plus que penser.
Avez vous des expériences/avis/commentaires dans le domaine ?

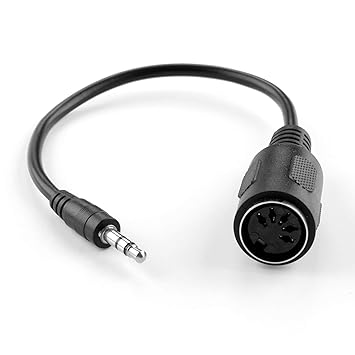

Hello, j'ai justement un raccord Korg livré avec le petit séquenceur SQ-1 et je viens de le sonner: il est conforme au dessin de midi.org.

Par contre on est bien d'accord que leur dessin montre l'extérieur d'une prise femelle, comme ci-dessous:

Merci du retour.
Oui je suis d'accord. la référence sur midi.org est le connecteur vue de l'avant.

bonjour,
les câbles du beatstep sont très spéciaux en effet.
j'avais relevé la connectique ci dessous, mais il faudrait que je (re)vérifie, car le midi in ne me semble pas logique (sauf si le 3 et 5 ainsi que le 1 et 4 sont reliés en interne )
bon en ce moment, je ne peux pas me rendre à mon studio :( alors ...

c'est l adaptateur clock, din sync i/o qui est spécial en fait,
mais de mémoire le midi in et out étaient différents aussi (en tout cas ça ne fonctionne pas si on n'utilise pas le bon) mais pourquoi ?

Perso j'utilise des jacks et câbles stéréo pour mes modules midi, également,
bon gain de place en effet, avec une distrib sonelec (modifiée au niveau de la connectique 1 din in / 8 jacks out) et ça fonctionne très bien pour assurer le pont avec l'ordi. En revanche Il faut oublier la synchro avec ce merger , ça se décale ... mais c'est parfait pour les notes ...gates....trig...
http://www.sonelec-musique.com/images3/ ... i_001d.gif
voilà

Donc ça confirme les relevés de mon ami.
C'est tout de même curieux qu'Arturia n'aurai pas respecté la normalisation !

de retour au studio,
je confirme le relevé ci dessus
