Je vous raconte mon histoire et vous poserai qqs questions...
Cette machine a mauvaise réputation, pas facile de se décider à se faire envoyer un exemplaire de loin sans l'essayer et en courant les risques liés au transport.
Je me suis donc finalement décidé pour un 203a en panne mais complet (pied et polypedal) négocié pour 350€ pas trop loin de chez moi. Le risque de ne rien pouvoir en faire était important, mais c'est à peu prêt le prix où se vendent les pédales seules sur ebay…
La machine est très sale mais tout est là, pas de mécanique apparente cassée, il y a même le mode d'emploi original.
En plus, j'ai de la chance son numéro de série est le 4016, c'est un des derniers, normalement les plus fiabilisés.
Le vendeur m'avait dit avoir fait sauter les fusibles en essayant de le bricoler, donc à peine arrivé chez moi, je retire le couvercle et je change les 2 fusibles en effet cramés. Je constate que l'embase secteur est arraché, et que les cosses à l'arrières peuvent donc toucher le châssis et faire cour-circuit.
Je fais donc attention à ça et je pousse sur le ON. Rien…
Ç'aurait été un peu facile.
Le temps de downloader le service manual, je sors mon multimètre et mesure les tensions à la sortie de l'alim. Il y a bien les +15 et -15V mais pas le 5V…
Les condos ont l'air en forme. Il y a des connecteurs de qualité bof entre le transfo et la carte, je les bouge dans tous les sens sans résultat.
J'y connais pas grand chose en électronique, je me dis donc que voilà, j'ai été au bout de mes possibilités. J'essaierai encore demain…
Pour avoir lu pas mal de choses sur le Polymoog sur la toile, je sais que les connecteurs sont sa principale faiblesse.
La carte d'alim est reliée à une plaque qui dissipe la chaleur via des connecteurs. Je bouge un peu tout ça. Bingo ! Le synthé s'est allumé !
Vite un casque !
J'avais eu le temps le soir précédent de potasser la doc, j'ai bien fait parce que ce synthé ne ressemble pas du tout dans son interface à quoi que ce soit d'autre de connu chez Moog (j'ai un Memory) ou ailleurs.
Il me faut tâtonner un peu pour comprendre quelques subtilités, notamment les touches PRE et VAR qui activent les réglages manuels, les réglages d'enveloppes et de dynamique de réponse du clavier, la séparation upper et lower du clavier, les presets qui n'en sont pas vraiment, bref la philosophie vraiment particulière de ce synthé.
Pratiquement tout fonctionne à quelques exceptions prêt (même si je sens qu'il aurait besoin d'être recalibré) :
- quelques leds HS
- le potard EXT KB GLIDE est sans effet
- le potard de dosage (MIX) de la forme d'onde triangle est sans effet pour la partie haute (Upper) du clavier. Il semble toujours à fond.
- La touche sol dièse du milieu du clavier ne réponds pas très bien.
Evidemment les potards linéaires crachent un peu, et il y a deux trois trucs qui me semblent un peu louches :
- il y a comme un sustain infini des notes jouées, mais à très très faible niveau, comme si l'enveloppe des VCA n'était jamais vraiment fermée. Je n'ai pas pu encore vérifier si c'est aussi présent sur la sortie symétrique XLR.
- au relâchement d'une note, on entends assez clairement le filtre se ré-ouvrir, je ne sais pas si c'est normal, il n'y a pas de release sur l'enveloppe de filtre…
- la section Loudness Contour (enveloppe VCA) a un comportement un peu bizarre.
Par contre toutes les fonctions de la Polypedal marchent nickel et surtout : le son de cette machine est vraiment étonnant !
(j'avais trouvé peu de démos sur internet pour me faire une idée précise, surtout du Vox Humana…).
C'est sur le pitch contoller est quand même moins bien que sur un CS60 ou 80... Mais il marche.
Techniquement, le Polymoog est très différent des autres synthés analos polyphoniques, puisqu'il est basé sur la technologie des diviseurs d'octave, comme les orgues.
Il n'y a que 2 formes d'ondes possibles, carrée (modulable) et triangle.
On n'a donc pas du tout ce son gros et gras d'un Memorymoog par exemple. On a quelques choses de plus fin, plus acoustique aussi, qui peut être très coloré par la section des 3 Resonators.
Pour façonner le son final, on peut mélanger 5 sources de sons :
- Aux : en fait une entrée externe, jack à l'arrière.
- Direct : en gros la sortie directe des VCO diviseurs d'octave.
- Mode : la sortie directe des sons Presets de la machine (les touches bleues au centre).
- Res : la sortie des VCO après les Resonators (2ème section en partant de la droite du panneau de commande)
- VCF : la sortie des VCO après le filtre passe-bas. (dernière section du panneau de commande)
C'est intéressant, parce qu'on empile et du coup ça joue sur la phase.
Ce qui sort de ce synthé me plait beaucoup et ne vient pas en concurrence d'aucune autre de mes machines.
Il va donc rejoindre mon studio et je vais essayer de le remettre à niveau.
J'ai changé l'embase secteur.
J'ai démonté et nettoyé toutes les touches du clavier.
Je vais changer toutes les leds, c'est un conseil trouvé sur un super site (lien à la fin) et soulager l'alim du Polymoog.
Quelques photos :

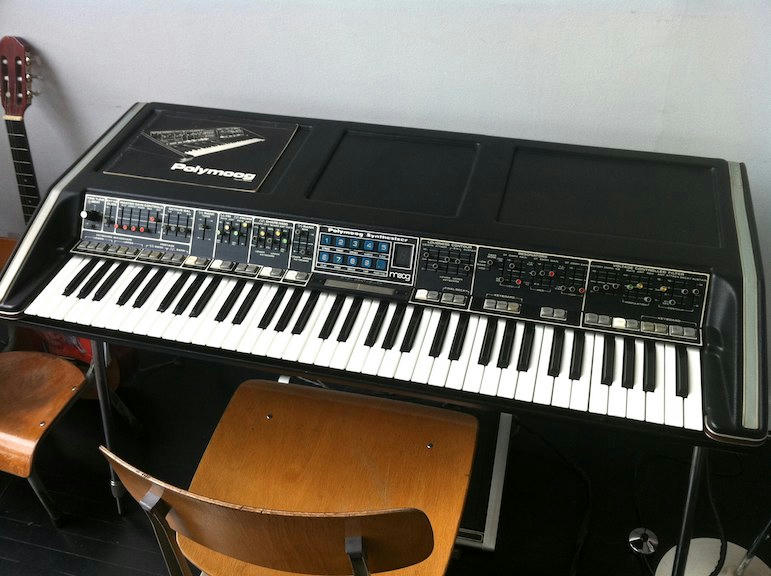

Après nettoyage :

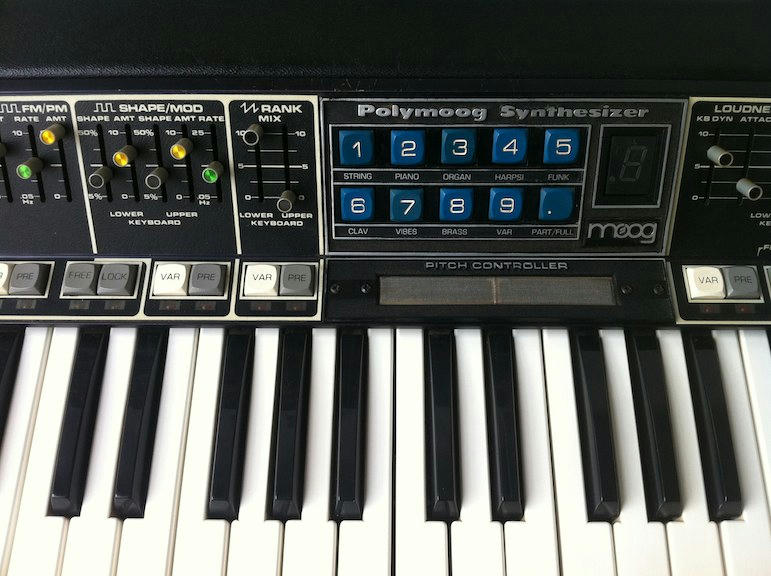

Les Presets :

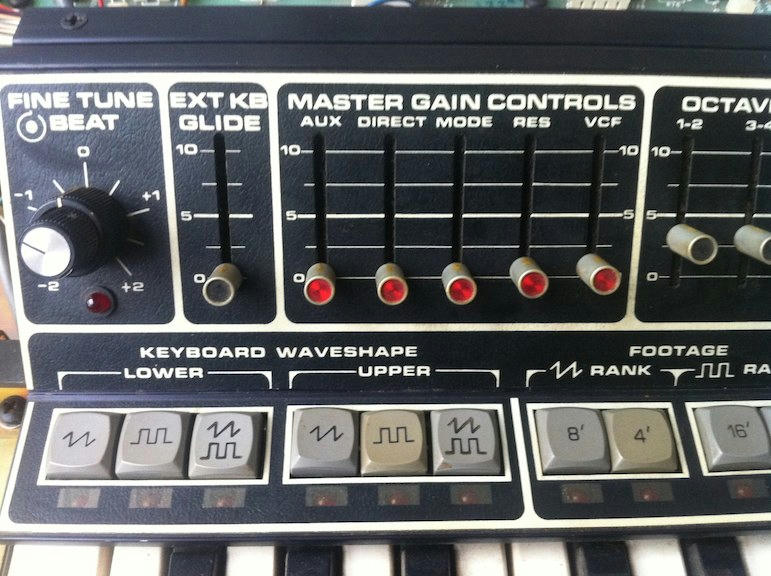

ça sert à quoi cet Ext KB Glide ?

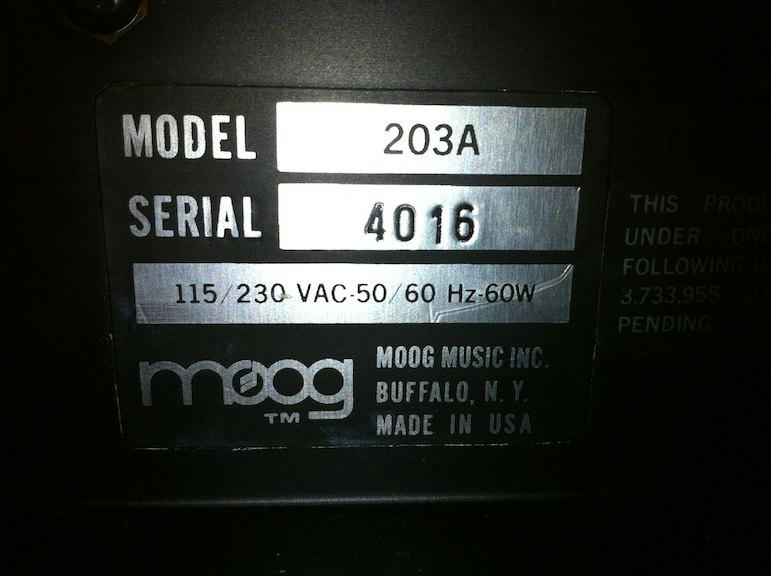

Late serial number :

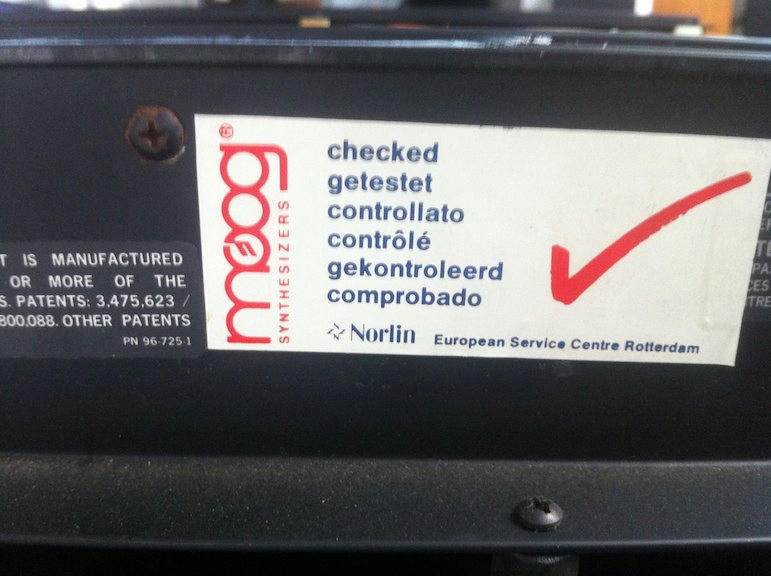

1er contrôle après importation ?

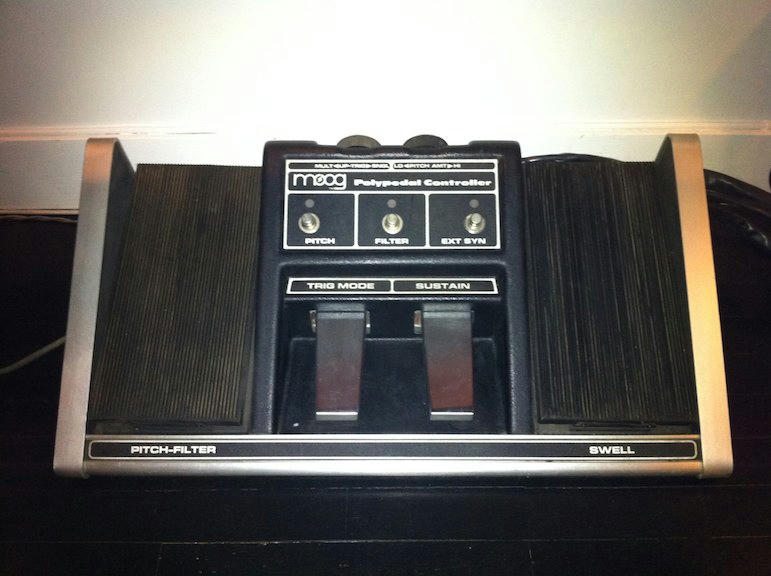

Polypedal :

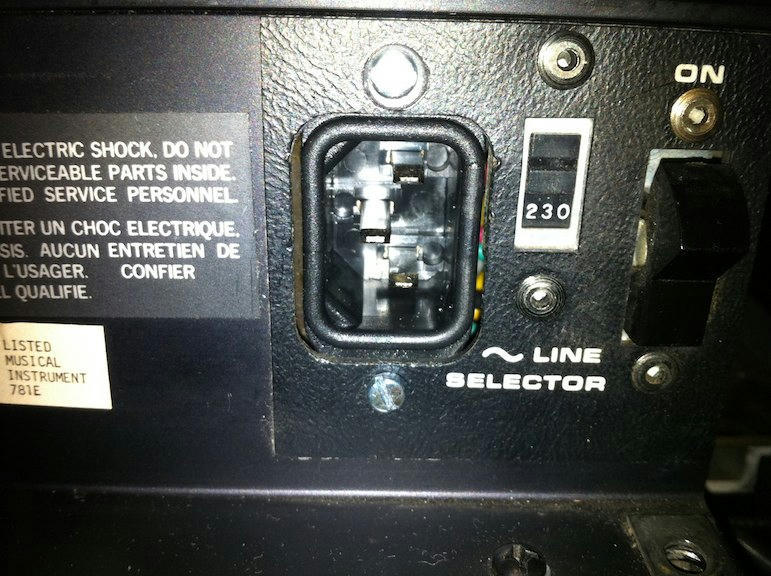

J'ai changé l'embase secteur :

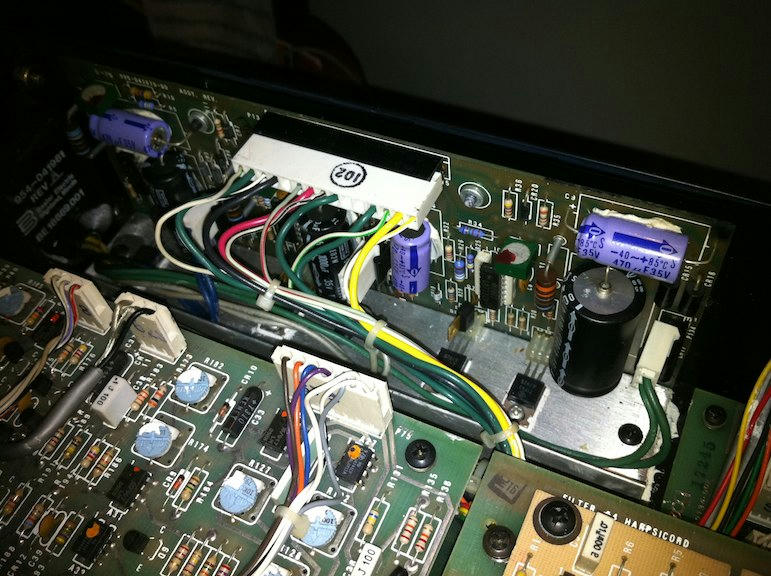

Alim et faux contact :

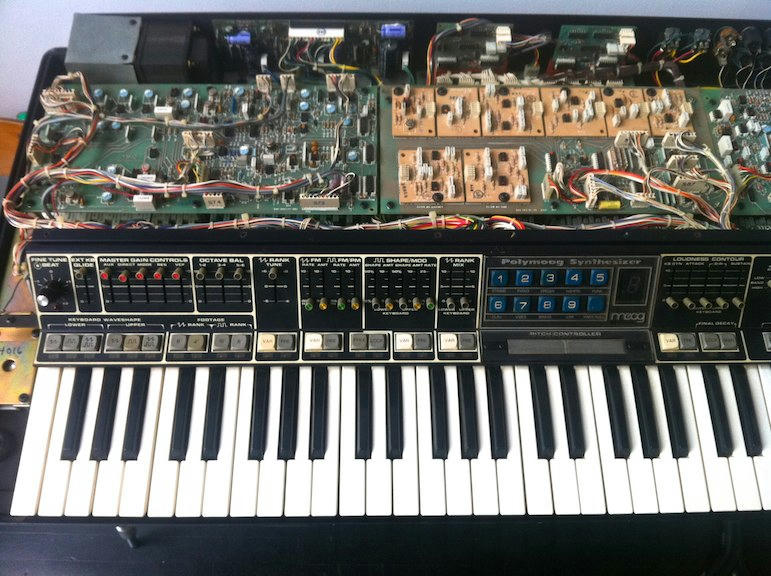

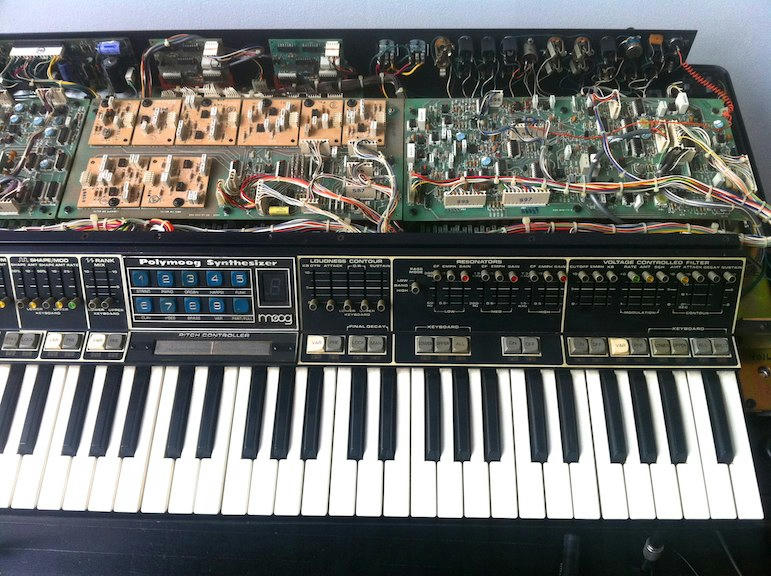

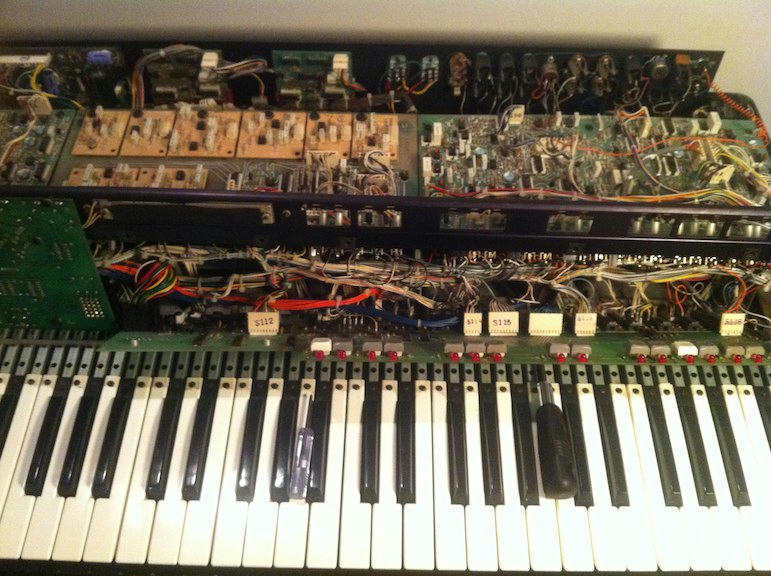

Dedans :

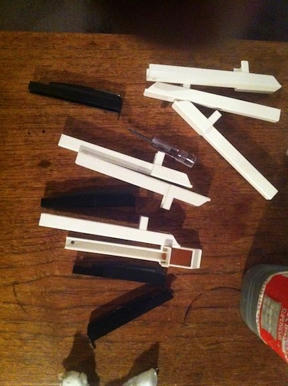

Démontage et nettoyage des touches :

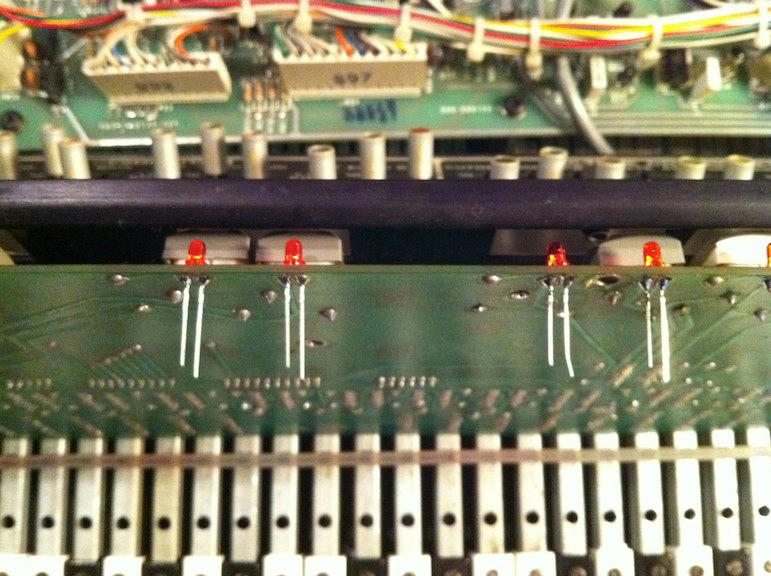

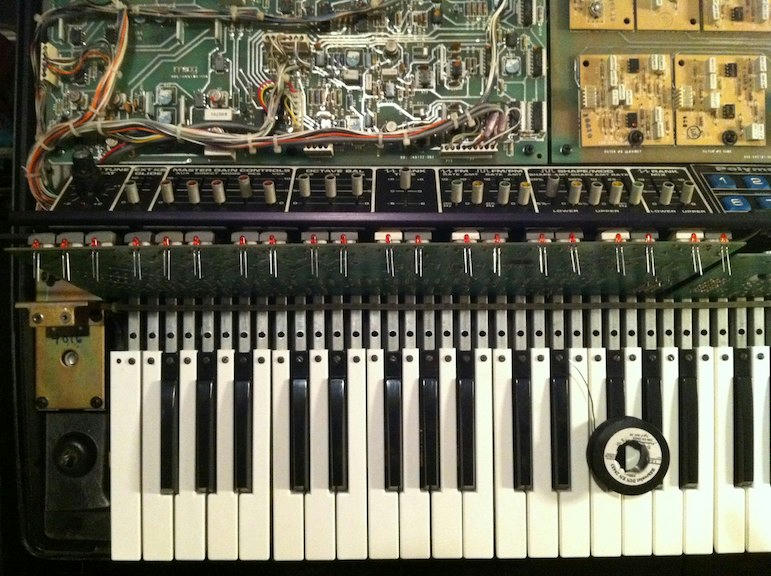

Dépose du panneau de commande pour changement de toutes les leds rouges :
J'ai trouvé l'historique et pleins d'infos sur ce site :
http://www.dubsounds.com/polymoog.htm" onclick="window.open(this.href);return false;
Je vais y "registrer" le mien.
Mes questions :
- à quoi sert cet "Ext KB Glide" ? J'ai la doc mais c'est pas clair. Genre un glide sur la fréquence du filtre...
- comment dois-je choisir les nouvelles leds ? Puissance ?
- qui peut me décrire les réactions de son Polymoog aux différents réglages "Loudness Control" ?
- sous le clavier se trouvent 2 trappes donnant accès aux contacts. Chaque touche actionne 2 petits ressorts qui viennent alors en contact avec une barre métallique. Un des ressort de mon DO dièse est cassé… Pas l'air facile à changer… Quelqu'un l'a déjà fait ?
J'en aurai surement plein d'autres.
J'essaierai de vous poster du son, mais je suis très mauvais pianiste...
Première fois que je constate autant de problèmes, ça devient inquiétant
?
...y'a des forts arrière-goûts de CS-80 sur les premiers sons. Et on sent par la suite l'action "vocale" des résonateurs, sympa, et bravo pour le courage, c'est pas moi qui ferait cela, la bécane est trop grosse...
