Salut
Je me décide à passer au 4U. J’ai commandé des pcb Haible chez RS donc il faut y aller! En revanche, leurs modules Serge 4U sont à des prix délirants. Quelqu’un a-t-il déjà essayé ou construit des modules Serge de CGS? Ça sonne bien? Les pcb sont de qualité? Merci!
Serge 4U
Serge 4U
http://soundcloud.com/ze-ka77" onclick="window.open(this.href);return false;
Re: Serge 4U
Salut,
j'ai le DUSG au format 5U. Le kit est de qualité, cependant il y avait qq coquilles (signalées) sur le PCB.
j'ai le DUSG au format 5U. Le kit est de qualité, cependant il y avait qq coquilles (signalées) sur le PCB.
https://biosynth.bandcamp.com
https://soundcloud.com/biosynth
"Grab a Polivoks and you'll notice the MS-20 sounds like a Stylophone"
https://soundcloud.com/biosynth
"Grab a Polivoks and you'll notice the MS-20 sounds like a Stylophone"
Re: Serge 4U
J'ai fais pas mal de Cgs c'est très cool je trouve !
-
dronerkebab
- Messages : 61
- Inscription : 10 juil. 2018, 13:37
- Localisation : Loosetoo
Re: Serge 4U
Je me tâte a franchir le pas mais comme tu dis,les prix chez R*S sont délirants des "demi" kits a 400 euros en moyenne(Juste le PCB/Panel)me refroidisse pas mal,autant se trouver des panels STS en occaz
Je lorgne depuis pas mal de temps sur les CGS best of(BOG,VOLTRON etc...)autour de 700 euros pour des full kits avec case et alim,mais je trouve peu d'infos,si c'est vraiment proche du Serge,qualité des kits,je lis à droite à gauche que le manuel de montage n'est pas spécialement mis à jours par Elby ce qui en résulte des erreurs de montages etc...
Si qqu'un a monté des CGS Best of je suis preneur
Je lorgne depuis pas mal de temps sur les CGS best of(BOG,VOLTRON etc...)autour de 700 euros pour des full kits avec case et alim,mais je trouve peu d'infos,si c'est vraiment proche du Serge,qualité des kits,je lis à droite à gauche que le manuel de montage n'est pas spécialement mis à jours par Elby ce qui en résulte des erreurs de montages etc...
Si qqu'un a monté des CGS Best of je suis preneur
Re: Serge 4U
CGS n'est pas "proche du Serge", c'est du Serge au même titre que STS / Rex Probe ou R*S, 73-75... Il n'y a pas de Serge plus vrai qu'un autre, différents constructeurs en proposent, soit monté soit à monter soi-même, et ont un arrangement avec Serge Tcherepnin qui dès le début a fonctionné de cette façon et proposé ses designs pour le DIY. La qualité dépend de la fabrication et de la calibration bien entendu.
L'équipe d'Anafrog, soit on l'aime, soit on ne l'aime pas. Dans les deux cas elle s'en fout.
"It's not wise to upset a Wookiee."
"It's not wise to upset a Wookiee."
Re: Serge 4U
Merci BLT. C’est sûr que les CGS nécessitent un peu d’expérience. Je vais opter pour ça, avec des panels Loudest Warning, comme ça ça reste modulable et je peux construire un case moi-même
http://soundcloud.com/ze-ka77" onclick="window.open(this.href);return false;
Re: Serge 4U
Il me semble que les circuits de Haible étaient conçus pour du +/-15V, vérifie qu'il y ait des mods pour les faire fonctionner au standard Serge (+/-12).
Si tu comptes avoir un système mixte, fais également attention aux niveaux : chez Serge, l'audio est en +/-2.5V et les contrôles en 0-5V (tu peux avoir des surprises : filtres ou vca qui saturent, waveshapers avec des plages de travail réduites, etc).
En plus des options mentionnées plus haut, tu peux trouver des platines au format 4U chez Stroh Modular, CLee, Slightly Nasty (dont les projets sont excellement bien documentés), il y a aussi un scanner/vca qui a l'air assez sympa chez Hollasynth, et éventuellement les Buchla si tu adaptes ton alim... J'en oublie sûrement, mais rien ne t'empêche non plus d'adapter des platines prévues pour du 3U si tu câbles tout à la main et que tu rajoutes des interrupteurs là où il y a des connexions normalisées.

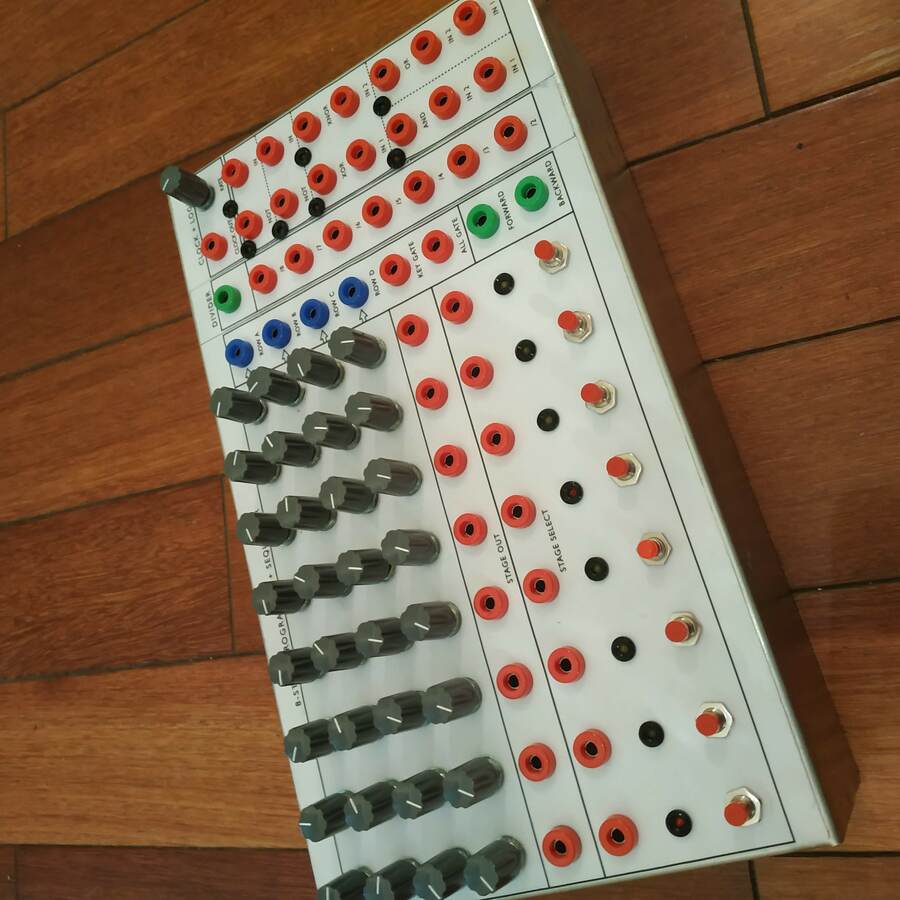

Concernant l'aspect mécanique, si tu souhaites fixer tes platines à la perpendiculaire du panneau, il faut prévoir des supports assez hauts pour laisser de la place aux bananes, et ça peut être alors difficile de les mettre dans des boats pour pouvoir transporter ton système. D'autre part, tu ne trouveras pas forcément chez LW tous les panneaux correspondant aux circuits CGS. Personnellement, je trouve plus facile de trouer une box ou un panel individuel au format 1"x0.75", et d'y coller des impressions plastifiées en mat à la "paperface" ; ça te permet de rajouter des atténuateurs ou des switches plus facilement quand tu en as besoin. Je n'ai que cette photo sur mon téléphone, mais ça peut te donner une idée (attention : même si c'est plus joli sans les vis, utiliser le fond du boîtier n'est pas forcément la méthode la plus simple pour effectuer le câblage).
Si tu comptes avoir un système mixte, fais également attention aux niveaux : chez Serge, l'audio est en +/-2.5V et les contrôles en 0-5V (tu peux avoir des surprises : filtres ou vca qui saturent, waveshapers avec des plages de travail réduites, etc).
En plus des options mentionnées plus haut, tu peux trouver des platines au format 4U chez Stroh Modular, CLee, Slightly Nasty (dont les projets sont excellement bien documentés), il y a aussi un scanner/vca qui a l'air assez sympa chez Hollasynth, et éventuellement les Buchla si tu adaptes ton alim... J'en oublie sûrement, mais rien ne t'empêche non plus d'adapter des platines prévues pour du 3U si tu câbles tout à la main et que tu rajoutes des interrupteurs là où il y a des connexions normalisées.
Concernant l'aspect mécanique, si tu souhaites fixer tes platines à la perpendiculaire du panneau, il faut prévoir des supports assez hauts pour laisser de la place aux bananes, et ça peut être alors difficile de les mettre dans des boats pour pouvoir transporter ton système. D'autre part, tu ne trouveras pas forcément chez LW tous les panneaux correspondant aux circuits CGS. Personnellement, je trouve plus facile de trouer une box ou un panel individuel au format 1"x0.75", et d'y coller des impressions plastifiées en mat à la "paperface" ; ça te permet de rajouter des atténuateurs ou des switches plus facilement quand tu en as besoin. Je n'ai que cette photo sur mon téléphone, mais ça peut te donner une idée (attention : même si c'est plus joli sans les vis, utiliser le fond du boîtier n'est pas forcément la méthode la plus simple pour effectuer le câblage).
Re: Serge 4U
Merci! Pour les panels, je vais faire des panels individuels je pense, j'ai un pote qui peut me faire ça en alu, il a une machine pour le faire et la sérigraphie aussi. Et je vais effectivement faire paperface style, avec les trous espacés d'1" c'est ça? Donc si tu veux que tout ait le même espace il faut les éloigner de 0,5" du bord du panel pour avoir un espacement régulier même en séparant les modules c'est bien ça?
http://soundcloud.com/ze-ka77" onclick="window.open(this.href);return false;
Re: Serge 4U
Et pour les Haible, après renseignement, a priori ça devrait fonctionner en 12V. Enfin des personnes qui en ont déjà construit me l'ont dit mais je verrai bien!
http://soundcloud.com/ze-ka77" onclick="window.open(this.href);return false;
Re: Serge 4U
1" x 1" pour des colonnes de 6, et 1" x 0.75" de hauteur pour des colonnes de 8.
Si tu utilises un boîtier de 17" : tu peux laisser 0.5" de chaque côté pour une grille "classique" à 16 colonnes (on peut gratter une colonne en plus en utilisant le fond du boîtier ; sur la photo il y a 12 colonnes sur 12". J'utilise des Hammond 1444).
Si c'est un panneau de rack 19", tu laisses 1.5" de chaque côté.
Si c'est monté sur rails au format LW, tu utilises 17 colonnes.
Si c'est au format 4x4 RS, tu laisses 0.25" de marge pour chacun de tes panneaux (ce que je trouve encore plus visuellement dérangeant que les obelisks de STS).
Si tu utilises un boîtier de 17" : tu peux laisser 0.5" de chaque côté pour une grille "classique" à 16 colonnes (on peut gratter une colonne en plus en utilisant le fond du boîtier ; sur la photo il y a 12 colonnes sur 12". J'utilise des Hammond 1444).
Si c'est un panneau de rack 19", tu laisses 1.5" de chaque côté.
Si c'est monté sur rails au format LW, tu utilises 17 colonnes.
Si c'est au format 4x4 RS, tu laisses 0.25" de marge pour chacun de tes panneaux (ce que je trouve encore plus visuellement dérangeant que les obelisks de STS).
Re: Serge 4U
Merci pour tout. Je vais faire le format LW même si je ferai les panels moi-même.
